具有线路压降补偿的车用USB充电器的参考设计
日期:2014/7/30 11:14:12   作者:

该设计可将8V-42V直流输入转换成5.1V输出,并受TPS2546-Q1可编程电流保护开关保护。其具有的握手协议可为智能手机/平板/手持式设备实现快速充电。通过检测负载电流,并调节DC/DC输出电压,该设计可实现线性USB线缆压差补偿功能,以保持USB端口电压在限定范围内。

该设计适用于车载式主机和远端USB集线器等设备。主要特性包括:
  . 符合AEC-Q100汽车认证
  . 可实现0A到2.1A负载情况下,USB端口恒定5.1V输出
  . 全负载电流下可线性补偿200毫欧线损(汽车用2米USB线缆)
  . 2.7V/2V, 2V/2.7V和1.2V/1.2V输出的D+/D-分配器模式及BC 1.2模式
  . 10W车载USB充电器支持大部分智能手机/平板电脑快速充电

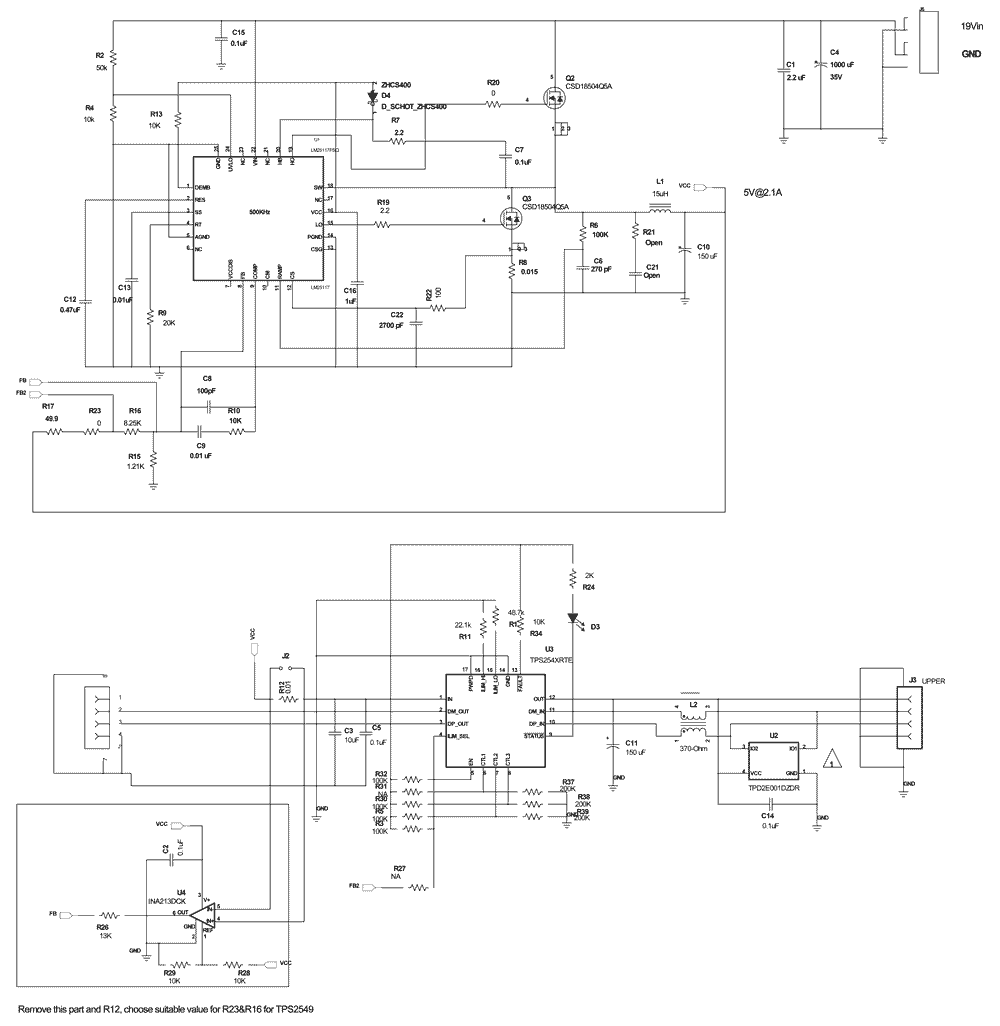

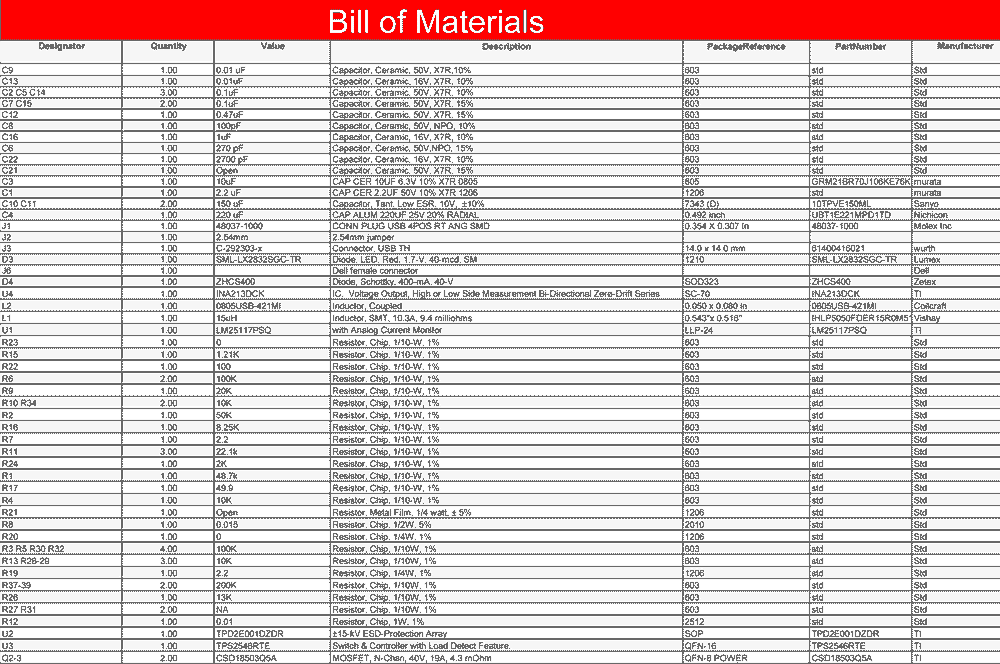

TI Designs参考设计库 提供完整的设计方案,由资深工程师团队精心创建。在这里,您能找到包括原理图、物料清单、设计文件及测试报告的全面设计方案。查询进一步信息,请访问官方网站http://www.ti.com.cn,以及http://www.deyisupport.com
