首尔半导体Acrich MJT 2525应用方案
日期:2014/7/22 22:02:43   作者:

首尔半导体最新产品Acrich MJT 2525系列加入了精心挑选的元器件材料,使得产品更具可靠性。2525系列采用的是首尔半导体最新LED技术,灯具制造商可以设计出体积更小、更具成本收益的产品。

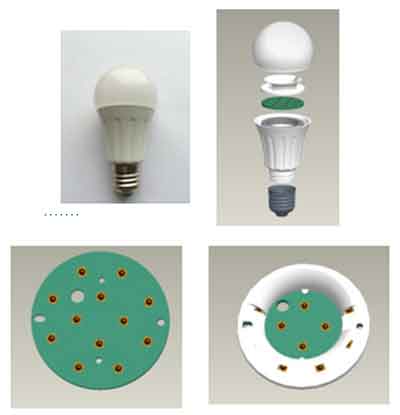

2525系列具有高光通量,高亮度(95lm@40mA),高压驱动(TypVf=22V,If=40mA),以及外形紧凑,使用方便,应用成本低等特点,可提供定制解决方案。以下为MJT 2525在810lm Eco A19灯上的应用方案建议:

电压:176-264V
功率:11WMax
亮度:810lm
光纤角度:300°Min
CRI:80Min
CCT:3000K
LED:12PCS  MJT 2525
二次光学:采用反光杯方式
驱动方式:采用Buck恒流驱动
灯泡外壳:采用高透光型透明PC吸塑泡
灯体散热:采用塑包铝外壳

PCB布线推荐

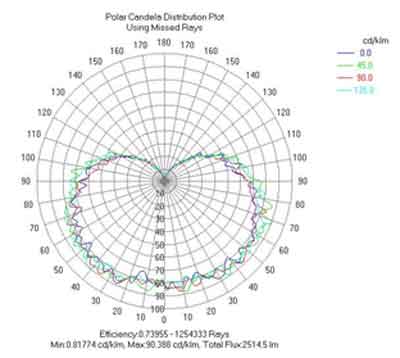

12粒MJT2525的光学模拟(光线角度:大于300°)

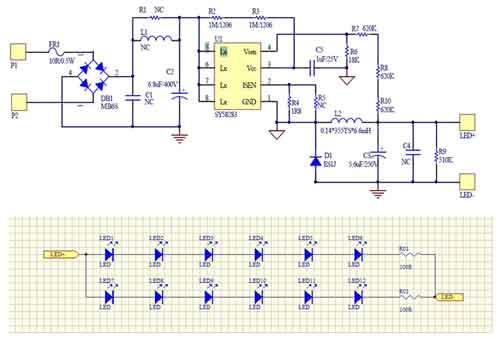

电路图及基本电气性能

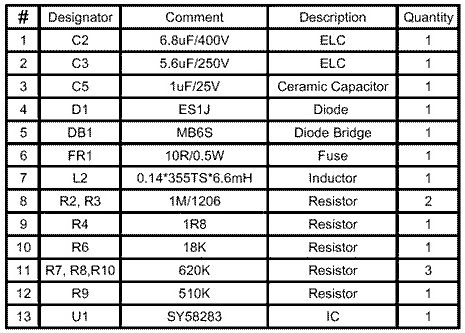

BOM List(总BOM成本大约Cost around RMB 2.50)
