点击在新窗口中查看此图

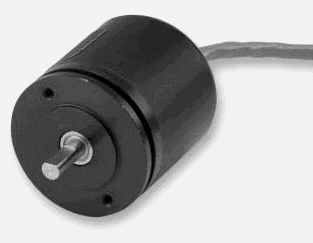

产品名称:直流可变电感式角位移传感器
产品品牌:美国精量Schaevitz
产品型号:
参考价格:0
浏览人数:921
发布日期:2011/2/25 16:01:53
联系卖方:上海广强自动化科技有限公司
产品简介
RVIT是直流非接触式角位移传感器RVIT的专利设计结合了一组印制电路线圈和导电扰流器,可在较低的成本基础上获得优异的性能。工作时,导电扰流器由传感器轴带动旋转,改变印制电路线圈生成的磁场。通过获得专利权的自动处理电路加以精密测量。此信号然后被转换为与转角成正比的线性直流输出信号。
产品说明
RVIT是直流非接触式角位移传感器RVIT的专利设计结合了一组印制电路线圈和导电扰流器,可在较低的成本基础上获得优异的性能。工作时,导电扰流器由传感器轴带动旋转,改变印制电路线圈生成的磁场。通过获得专利权的自动处理电路加以精密测量。此信号然后被转换为与转角成正比的线性直流输出信号。
 它的数字电路可抗环境干扰,兼容多数的数字电子设备。对于需要微处理器接口的OEM客户,可定制脉冲宽度调制输出。批量OEM客户还可选择调压单端或双极输出、扩展量程和定制校准。
 RVIT采用标准的安装面板或可选四孔凸缘式安装方式。对于易被污染的应用,采用带轮密封的凸线安装座。RVIT具有较宽的工作温度范围、无限的分辨率,使用寿命长。
RVIT-15-60和RVIT-15-120 I
   RVIT-15-60和RVIT-15-120I角位移传感器具有多种规格,可提供系列的输人输出配置。±3 VDC和4~20毫安的校准输出具有灵活性,适于特殊的OEM设计对电源和连接的要求。客户可定制其它特殊量程、内部信号调节电路和校准输出。
 标准RVIT 15-60角位移传感器仿效电位计,输入电压的任何变化都会导致输出电压相应的变化。尽管此输出是比率输出,RVIT-15-60能够提供相当高的比例系数,在±60度的扩展量程内,每度为50mV。此外,RVIT的非接触式设计具有极高的精度(±0.25%FS),理论上接近无限的使用寿命。

■ 常用型号
   型号           大小       范围
  RVIT-15-60      15        ±60°
  RVIT-15-120I    15        0~120°
■ 特点                             ■ 应用

 直流供电                            液压泵控制
 坚固外壳封装                        旋转执行器反馈
                                        节流阀控制杆位移反馈
■ 技术指标
  类   型: 角位移传感器(RVDT)
 量   程: ±60°,0~120°
 精 确 度: 0.25%
 输   出: ±3VDC,4~20mA
 供电电源: ±5 VDC,±10~24VDC
 工作温度:  -25℃~85℃
 电气连接: 26AWG,PVC绝缘材料
 特   点: 低成本,免接触转速传感器,铝壳封装
 典型应用: 工业控制,旋转阀位置,节气门位置
另外:我公司还代理此品牌的如下型号:R120LC RVDTs和R60D RVIT
资料下载
(本产品没有相关下载)
