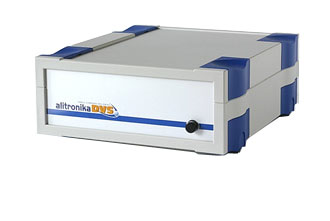

产品名称:多标准USB调制器:DVB-T/H/C;ATSC;QAM-A/B/C调制器
产品品牌:荷兰Alitronika
产品型号:
参考价格:0
浏览人数:2287
发布日期:2010/12/2 10:44:41
联系卖方:迪吉特电子科技(香港)有限公司
产品简介
AT2780USB多标准USB调制器DVB-T/H/C;ATSC 8VSB,QAM-A/B/C调制器,内置L-Band上变频器IF及RF输出DVB-ASI/SPI输入DVB-ASI输出全频段:50-1000MhzRF电平宽:+2至-35dBm可调节
产品说明
AT2780USB

多标准调制器
DVB-T/H/C ( QAM-A/B/C ) & ATSC 8-VSB 调制器
内置VHF & UHF 上变频器
IF & RF 输出
DVB-ASI 输入/输出
DVB-SPI 输入

产品基本特点:
◎COFDM, QAM 及 ATSC调制器,内置VHF及UHF上变频器;
◎高速 USB 2.0接口
◎依据DVB标准A1010 Rev1 and EN50083;
◎可以调制本地硬盘存放的码流文件;
◎支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件;
◎所有的调制进程都由硬件自带的处理器负责,对电脑的CPU没有任何负担,客户因而不需要支付昂贵的费用去购买高性能的电脑;
◎支持脉冲或者连续播放模式,支持188/204包长;
◎支持符号率范围:
 ·DVB-T/H :4.98 MB/s 至 31.67 MB/s;
 ·DVB-C :14 MB/s 至 65 MB/S
 ·ATSC : 10.76 MBaud  至 19.30 MBaud.
输入
◎DVB-ASI 输入;
◎DVB-SPI 输入;
输出
◎RF输出;
◎IF输出;
◎DVB-ASI 输出用以监控被调制的码流

产品主要应用:
◎DVB-T/H/C;ATSC;QAM-B/C接收产品的研发工具;
◎DVB Over IP网关;
◎测试或者确认用DVB-T/H/C;ATSC;QAM-B/C信号发生器
◎产品的演示、展示及产线信号源;
◎OEM用途;

规格参数:
◎内置缓存:16 Mbytes;
◎IF接口:75 Ohms BNC;
◎IF输出频率:35-37 MHz 或 69-71MHz 可调,步进1Hz;
◎RF接口:75 Ohms BNC;
◎RF输出频率范围:50MHz 至 1000MHz
◎RF输出电平@带宽:+2dBm 至 -35dBm,步进0.5 dBm;

DVB-T/H部分:
◎带宽:5MHz, 6MHz, 7MHz, 8MHz
◎COFDM 频谱:不分等级的2k、4k及8k载波;
◎依据标准:EN 300 744;
◎调制模式:QPSK, 16QAM及64QAM;
◎保护间隔:1/32, 1/16, 1/8 and 1/4;
◎FEC码率:1/2, 2/3, 3/4,5/6, 7/8;
◎频谱:反相及正相

DVB-C部分:
◎带宽: 6MHz, 8MHz
◎依据标准:EN 300 744 QAM调制部分
◎调制模式:16QAM, 32QAM, 64QAM, 128QAM and 256QAM

ATSC 8-VSB部分
◎带宽: 6MHz
◎依据标准:A/53 8-VSB

DVB-ASI/PSI部分:
◎DVB-ASI 输入/输出接口: 75 Ohms BNC;
◎DVB-ASI 输入信号电平:1.0Vp-p nominal;
◎DVB-ASI 输出时钟: 270 MHz;
◎DVB-ASI 输入回波损耗:15dB;
◎DVB-ASI 输出比特率:0至符合相关规格的最大值;
◎DVB-SPI 接口:25-pin sub-D;
◎DVB-SPI 输入电平: LVDS;
◎DVB-SPI 输入比特率:0至符合相关规格的最大值;
资料下载
[ 点击下载 ] 产品详细页及下载相关资料
