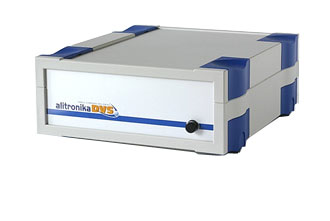

| 产品名称：USB调制器：荷兰Alitronika品牌DVB-S2/S/DSNG调制器 |
| 产品品牌：荷兰Alitronika |
| 产品型号： |
| 参考价格：￥0 |
| 浏览人数：1665 |
| 发布日期：2010/11/29 10:38:11 |
| 联系卖方：迪吉特电子科技（香港）有限公司 |
|
|
| 产品简介 |
 |
|
|
| AT2900USB(AT2900PCI的USB完整版）USB接口多标准QPSK调制器支持DVB-S2/S/DSNG信号调制，内置L-Band上变频器频率范围：950-2150MhzRF输出电平：-10至-45dBm支持IF输出DVB-ASI/SPI输入DVB-ASI输出
|
|
|
| 产品说明 |
|
|
|
型号：AT2900USB（AT2900PCI的USB完整版）
品牌：亚力创利佳/Alitronika(荷兰)
DVB-S2, DVB-S & DVB-DSNG调制器，
内置上L-Band上变频器
IF & RF输出
DVB-ASI输入/输出
DVB-SPI输入
产品基本特点：
◎QPSK调制方式，L-Band上变频，支持DVB-S2, DVB-S & DVB-DSNG
◎高速 USB 2.0接口；
◎Windows 2000, XP驱动及SDK包；
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1 and EN50083；
◎可以调制本地硬盘存放的码流文件；
◎支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件；
◎所有的调制进程都由硬件自带的处理器负责，对电脑的CPU没有任何负担，客户因而不需要支付昂贵的费用去购买高性能的电脑；
◎支持脉冲或者连续播放模式，支持188/204包长。
输入
◎DVB-ASI输入；
◎DVB-SPI输入；
输出
◎RF输出；
◎IF输出；
◎DVB-ASI输出以监控被调制的码流
产品框图:
产品主要应用:
◎DVB-S/S2接收产品的研发工具；
◎DVB Over IP网关；
◎DVB码流信号发生器
◎产品的演示、展示及产线信号源；
◎OEM用途
规格参数:
◎内置缓存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF输出频率：49-51 MHz or 99-101MHz可调，步进1Hz；
◎IF输出电平@带宽：-10dBm；
◎RF接口：75 Ohms F头；
◎RF输出频率范围：950MHz to 2150MHz
◎RF输出电平@带宽：-10dBm至-45dBm，步进0.5 dBm；
◎DVB模式：DVB-S and DVB-S2；DVB-DSNG
◎频谱：反相及正相；
DVB-S调制:
◎滚降系数：0.35
◎调制模式：QPSK；
◎FEC编码率：1/2, 2/3, 3/4, 5/6 and 7/8:
◎符号率：高达45 MSymbols/s.
◎比特率：高达72.574 MBit/s
DVB-S2调制:
◎滚降系数：0.35
◎调制模式：QPSK；8SPK, 16APSK and 32APSK
◎FEC编码率：1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10
◎符号率：高达45 MSymbols/s.
◎比特率：高达200.385 MBit/s.
DVB-DSNG调制:
◎滚降系数：0.20, 0.25 and 0.35
◎调制模式：8SPK and QAM16
DVB-ASI/SPI部分：
◎DVB-ASI输入/输出接口：75 Ohms BNC；
◎DVB-ASI输入信号电平：1.0Vp-p nominal；
◎DVB-ASI输出时钟：270 MHz；
◎DVB-ASI输入回波损耗：15dB；
◎DVB-ASI输出比特率：0至符合相关规格的最大值；
◎DVB-SPI接口：25-pin sub-D；
◎DVB-SPI输入电平: LVDS；
◎DVB-SPI输入比特率：0至符合相关规格的最大值
|
|
|
