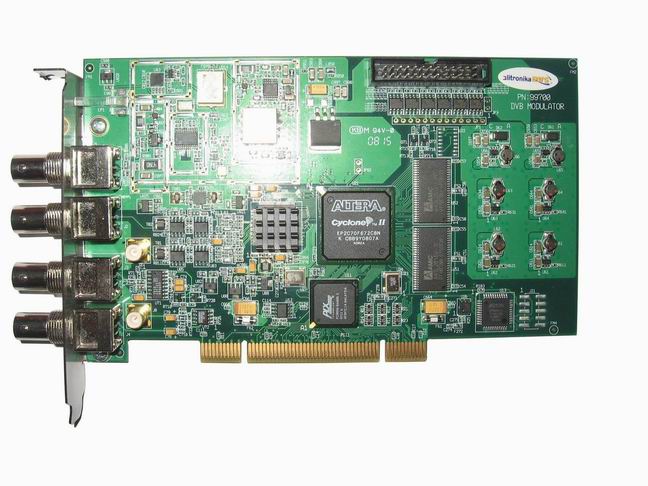

| 产品名称：荷兰Alitronika/亚力创利佳广播级DVB-T2/T/H信号（纯硬件）调制卡 |
| 产品品牌：荷兰Alitronika |
| 产品型号： |
| 参考价格：￥0 |
| 浏览人数：2088 |
| 发布日期：2010/12/10 7:28:54 |
| 联系卖方：迪吉特电子科技（香港）有限公司 |
|
|
| 产品简介 |
 |
|
|
| AT2780PCI-T2全球首款纯硬件多标准调制卡DVB-T2/T/C；ATSC 8VS8；QAM-A/B/C调制器，内置VHF/UHF上变频器全频段：50-1000MhzRF及IF输出RF输出电平：+2至-35dBm可调节DVB-ASI/SPI输入DVB-ASI输出
|
|
|
| 产品说明 |
|
|
|
型号：AT2780PCI
品牌：Alitronika／亚力创利佳（荷兰）
多标准：DVB-T2/T/H/C；ATSC；QAM-B/C（ISDB-T即将推出）
低功耗：支持长时间不间断工作
纯硬件：自带调制模块，不占用电脑CPU资源，不存在CPU兼容问题
多功能：RF及IF输出，TS录制播放、视频、分析，RF扫频，自动衰减等
更实惠：免费的多功能应用软件，实现产品应用扩展；
·带IF输出：IF输出频率可选35-37Mhz或69-71Mhz，步进1Hz；
·RF输出电平可选：-35至+2dBm，步进0.5，软件带自动衰减功能设置
·RF扫频功能：用户设定起止频率、步进、时间间隔等，软件会根据设定自动切换RF输出频率；
·ASI/SPI输入：输入实时调制与录制，录制软件免费（DVB-T2除外）。
·ASI输出：监控被调制的码流文件；
·TS视频：自带TS视频工具或提供与第三方TS视频软件的接口，实现TS视频
·Hex工具：查看TS的Hex表；
·分析工具：自带TS分析工具或提供与第三方分析软件的接口，实现TS分析
基本规格：
◎内置缓存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF输出频率：35-37 MHz或69-71MHz可调，步进1Hz；
◎RF接口：75 Ohms BNC；
◎RF输出频率范围：50MHz 至 1000MHz
◎RF输出电平@带宽：+2dBm至-35dBm，步进0.5 dBm；
DVB-T2部分：
带宽：1.7Mhz,5MHz, 6MHz, 7MHz, 8MHz,10Mhz
◎FFT size：1k, 2k,4k, 8k,16k,32k
◎依据标准：EN 302 755；
◎调制模式：QPSK, 16QAM, 64QAM,256QAM
◎保护间隔：1/4,19/256, 1/8,19/128, 1/16, 1/32,1/128
◎FEC：LDPC + BCH 1/2,3/5, 2/3, 3/4,4/5, 5/6
◎频谱：反相及正相
DVB-T/H部分：
◎带宽：5MHz, 6MHz, 7MHz, 8MHz
◎COFDM频谱：不分等级的2k、4k及8k载波；
◎依据标准：EN 300 744；
◎调制模式：QPSK, 16QAM及64QAM；
◎保护间隔：1/32, 1/16, 1/8 and 1/4；
◎FEC码率：1/2, 2/3, 3/4,5/6, 7/8；
◎频谱：反相及正相
DVB-C部分：
◎带宽：6MHz, 8MHz
◎依据标准：EN 300 744 QAM调制部分
◎调制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM
ATSC 8-VSB部分
◎带宽：6MHz
◎依据标准：A/53 8-VSB
DVB-ASI/SPI部分：
◎DVB-ASI 输入/输出接口： 75 Ohms BNC；
◎DVB-ASI 输入信号电平：1.0Vp-p nominal；
◎DVB-ASI 输出时钟： 270 MHz；
◎DVB-ASI 输入回波损耗：15dB；
◎DVB-ASI 输出比特率：0至符合相关规格的最大值；
◎DVB-SPI 接口：25-pin sub-D；
◎DVB-SPI 输入电平: LVDS；
◎DVB-SPI 输入比特率：0至符合相关规格的最大值；
◎尺寸WxL: 107mmx175mm.
|
|
|
