| 产品名称：荷兰Alitronika（亚力创利佳）QAM-A/B/C纯硬件调制卡 |
| 产品品牌：荷兰Alitronika |
| 产品型号： |
| 参考价格：￥0 |
| 浏览人数：2197 |
| 发布日期：2011/1/7 12:26:11 |
| 联系卖方：迪吉特电子科技（香港）有限公司 |
|
|
| 产品简介 |
 |
|
|
| AT2700PCI全频段（50-1000Mhz）QAM-A/B/C调制卡RF/IF输出DVB-ASI/SPI输入DVB-ASI输出RF输出电平+2至-35dBm可调节
|
|
|
| 产品说明 |
|
|
|

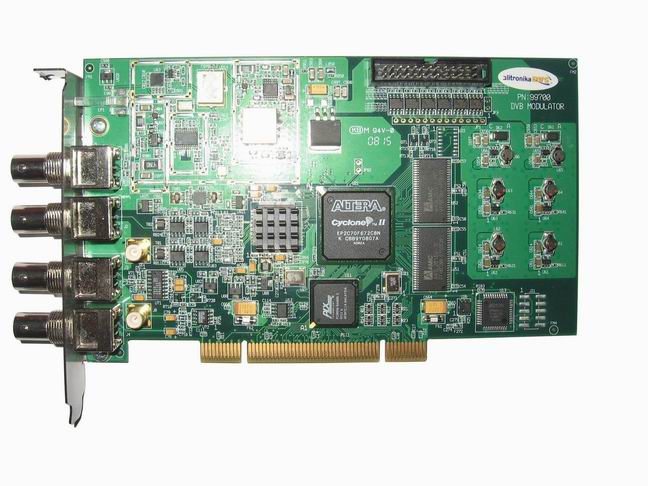

AT2700PCI
QAM-A/B/C 调制器
内置VHF/UHF上变频器
IF & RF 输出
DVB-ASI 输入/输出
DVB-SPI 输入
产品基本特点：
◎QAM-A/B/C 调制器，内置VHF/UHF上变频器；
◎PCI 2.2, 32 bit, 33/66MHz 3.3V.
◎DMA总线控制，Scatter /Gather 接口协议.
◎免费配置我们开发的多功能一体化应用软件DVSStation；
◎依据DVB标准A1010 Rev1 and EN50083；
◎可以调制本地硬盘存放的码流文件；
◎支持实时调制外部以DVB-ASI或者SPI格式输入的码流文件；
◎所有的调制进程都由硬件自带的处理器负责，对电脑的CPU没有任何负担，客户因而不需要支付昂贵的费用去购买高性能的电脑；
◎支持比特率范围：14 MB/s to 65 MB/s；
◎支持脉冲或者连续播放模式，支持188/204包长；
输入
◎DVB-ASI 输入；
◎DVB-SPI 输入；
输出
◎RF 输出；
◎IF 输出；
◎DVB-ASI 输出用以监控被调制的码流
产品主要应用:
◎QAM-A/B/C接收产品的研发工具；
◎DVB Over IP网关；
◎DVB码流信号发生器
◎产品的演示、展示及产线信号源；
◎OEM用途
规格参数:
◎内置缓存：16 Mbytes；
◎IF接口：75 Ohms BNC；
◎IF输出频率：35-37 MHz 或 69-71MHz 可调，步进1Hz；
◎RF接口：75 Ohms BNC；
◎RF输出频率范围：50MHz to 1000MHz
◎RF输出电平@带宽：+2dBm至 -35dBm，步进0.5 dBm；
◎带宽：6MHz, 8MHz
◎依据标准：EN 300 744 QAM调制部分；
◎调制模式：16QAM, 32QAM, 64QAM, 128QAM and 256QAM；
◎频谱：反相及正相；
DVB-ASI/SPI部分：
◎DVB-ASI 输入/输出接口： 75 Ohms BNC；
◎DVB-ASI 输入信号电平：1.0Vp-p nominal；
◎DVB-ASI 输出时钟： 270 MHz；
◎DVB-ASI 输入回波损耗：15dB；
◎DVB-ASI 输出比特率：0至符合相关规格的最大值；
◎DVB-SPI 接口：25-pin sub-D；
◎DVB-SPI 输入电平: LVDS；
◎DVB-SPI 输入比特率：0至符合相关规格的最大值；
◎尺寸 WxL: 107mmx175mm.
|
|
|
