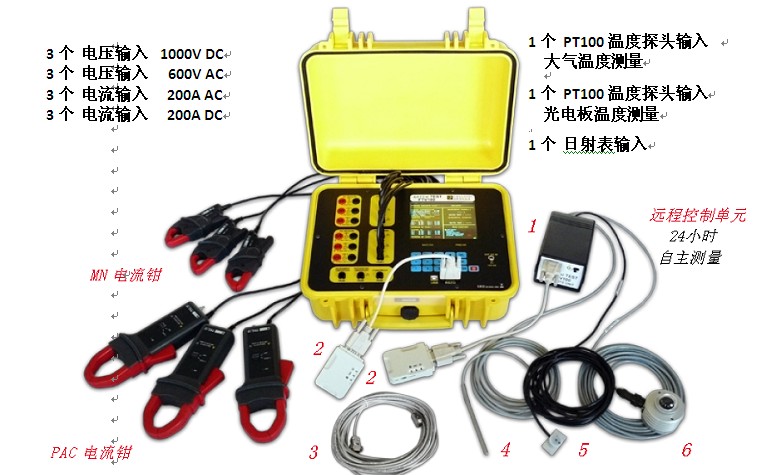

点击在新窗口中查看此图
产品名称:太阳能光伏系统测试仪
产品品牌:法国CA
产品型号:P01160720
参考价格:80000
浏览人数:4722
发布日期:2011-09-30 17:13:56
联系卖方:上海浦江埃纳迪斯仪表有限公司
产品简介
FTV-100太阳能光伏发电系统阵列测试仪可用于功率100kW的光伏阵列系统,最大测试电压DC1000V,最大测试电流200A(更换电流探头可扩展至1400A),是光伏电站验收鉴定检测、日常维护测试必不可少的工具。FTV-100也可用于建筑物光伏发电系统等大功率独立光伏系统的I-V特性测试。可广泛应用于光伏电站安装调试及日常维护检测、光伏电站鉴定和验收,高校、科研院所和光伏实验室等。
产品说明
1.这套仪器可以同时接入3个光伏组串,每串的容量为直流电流1000A(电流钳),直流电压1000V
2.对光伏板的光照强度,单位是W/㎡,有两路PT100温度探头,对环境温度和光伏面板温度监控。
3.有软件对I-V曲线做监测,开路电压,短路电流,最大功率点,最佳电流和最佳电压都有显示。
4.逆变器出口端可测直流(离网),也可以测并网的三相电流和电压,电流钳(200A---3000A可选)电压1000V.
详细的介绍很长,请您能耐心看下去,应该是有帮助的。

测试项目
一 测试环境参数测量:
光辐照表测试光伏面板辐照度,0-2000W/㎡,精度±2%
PT100温度探头---测量光伏面板温度-30至+120℃,精度±1%
PT100温度探头---测量大气环境温度-30至+80℃,精度±1%

二 光伏方阵侧直流参数测量:
3支PAC电流钳,直流电流测试最高到1400A,可同时测量3个单元的光伏组串
3副标准电压测试线(红黑两线,标准φ4mm插头),直流电压测试最大到1000V

三 光伏逆变器出口端交流参数测量:
3支MN交流电流钳,交流电流测试最高到200A,同时测量3相电流
3副标准电压测试线(红黑两线,标准φ4mm插头),交流电压测试最大到600V

四 测试分析软件:
测量值图像分析(通过软件)
生成测试结果
伏安特性曲线的图像显示和光伏系统的参数

五 光电板性能测试
DC/AC逆变器换能效率测试
可设定最小辐射值
可设定工作温度(NOCT)和γ系数

测量大气参数并计算理论上可获得的功率
测量光电板所产生的电压,电流和功率(Vmmp,Ammp,Voc,Asc)
测量逆变器(DC/AC)所产生的电压,电流和功率
计算光电板性能,显示能量转换效率的值(DC/AC),并且突出测试结果
显示光电板性能修正的温度系数
可同时得到环境条件,光电板性能,逆变器的测量结果,或者在光伏系统两端分开测量
通过软件打印测试结果
可存储并输入客户详细资料,特性参数以及测试结果
