Diodes DMP2039UFDE4新型MOSFET离板高度减半
2012/5/3 9:33:14

按此在新窗口浏览图片

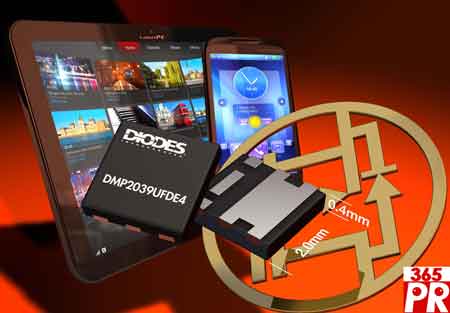

【产通社,5月3日讯】Diodes Incorporated消息,其DFN2020H4封装的DMP2039UFDE4,离板高度只有0.4mm,占板面积只有四平方毫米,是一款额定电压为-25V的P通道器件,体积较同类器件纤薄50%。同系列另一采用DFN2020E封装的MOSFET则具有0.5mm离板高度,较其他一般离板高度为0.6mm的MOSFET纤薄20%。


产品特点


DMP2039UFDE4针对负载开关应用,为电路设计人员提供3kV的电路保护,以免受人体本身的静电放电所影响。这些最新推出的MOSFET拥有低典型RDS(on) 的特性,例如-12V P通道的DMP1022UFDE,在4.5V的VGS下只有13mΩ,使电池充电应用的传导损耗减至最少。

20V N通道的DMN2013UFDE在直流/直流降压及升压转换器内,成为理想的负载开关或高速开关,并提供2kV的高静电放电保护。DMN6040UFDE将会是首批采用DFN2020封装的高电压MOSFET之一,在60V的VDS下运行,并适合应用于系统微型化设计行业(Small form-factor industrial)及供热通风与空气调节系统(HVAC)控制。

新产品特别适合应用于极纤巧的便携式产品设计,例如智能手机、平板电脑及数码相机。


供货与报价


首批MOSFET系列九款产品包括-12V、-20V、-25V、-40V的P通道MOSFET及12V、20V及60V的 N通道MOSFET器件。查询进一步信息,请访问官方网站http://www.diodes.com。(顾燕君,博达公关)

    (完)
