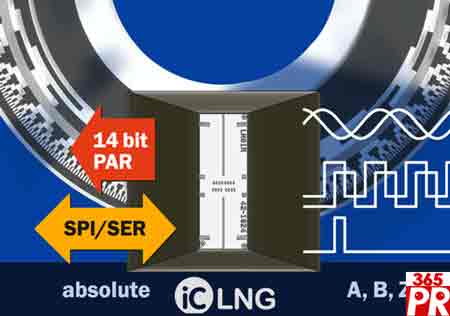

【产通社，10月18日讯】Techwire International消息，新型iC-LNG器件是一种专为线性位移测量系统或旋转编码器的绝对位置数据的采集而设计的多通道光电扫描器。该芯片的超小设计是通过10位格雷（Gray）码和模拟信号轨道的组合扫描来实现，其模拟信号轨道是采用实时插值法进行处理的，并且其位置数据值扩展为16位。

产品特点

iC-LNG的传感器阵列要求码道宽度仅为5.4毫米，因此可以使用更小的码盘或更大的空心轴直径。LED照明单元也更加紧凑；iC-SN85采用非常节能的LED来提供适当的光源。iC-LNG可控制光照强度并可用作监控器；独立的警报输出可显示所有的光照错误。

为校正模拟量信号，对偏移和振幅补偿进行了整合，模拟量信号也以正弦和余弦差分信号形式通过四个端口输出。校正信号可降低插值误差，从而获得更加精确的位置数据。此设置也有利于增量信号；iC-LNG可在可选的二进制等级内提供1,064至16,384个脉冲的A/B/Z信号。

通过使用快速移位寄存器，位置数据可以以并联（高达14位）或串联的形式输出。可使用高达16MHz的时钟频率，实现小于1微秒的周期。另外，可以使用3.3V-兼容的SPI接口，它已用于器件配置。

iC-LNG可在电压为4V与5.5V之间且工作温度在-40°C至110°C范围内的情况下运行。所有功能可用的速度最大值为12,000rpm。该器件采用30-引脚optoBGA封装，具有预装的静光栅且仅需要约7×8mm的电路板空间。

iC-LNG完善了iC-Haus的绝对式光电编码器产品系列，使用SPI接口，具有中等分辨率和复杂度，且操作简单。LED、码盘、演示板和可连接至PC即插即用型微控制器电路板，这些均有现货，可用于评估。

供货与报价

查询进一步信息，请访问http://www.ichaus.com/LNG。
