【产通社,10月11日讯】罗姆株式会社(ROHM)官网消息,其已经开发出集电容和电感等电源所需的零部件于一体的超小型电源模块BZ6A系列。作为插件产品,实现了业内最小尺寸(2.3mm×2.9mm×1mm),为日益小型化的移动设备的高密度封装作出了巨大贡献。
产品特点
近年来,以智能手机为首的移动设备的功能越来越强大,产品零部件的个数不断增加的同时,电路内所需的电源数也在不断增加。电路设计越发复杂,封装空间的要求也更加苛刻,在这种情况下,节省空间并且电源电路结构简单的小型电源模块的开发需求越来越大。

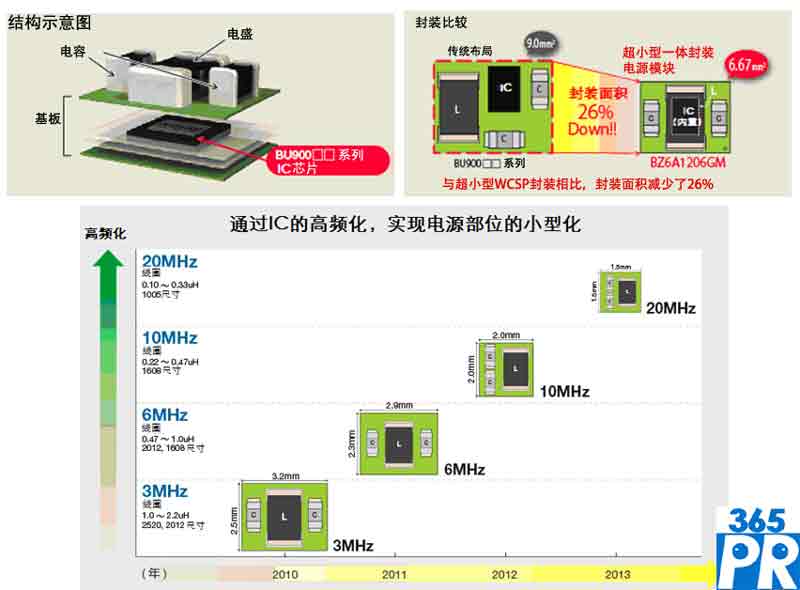

BZ6A系列将6MHz动作的高速开关电源IC BU9000X系列内置于基板,同时,将所需零部件封装于一体。不仅保持了产品的高性能,而且实现了业内最小尺寸的超小型电源模块。由于不再需要外置零部件,因此,简化了开关电源电路的设计的同时使超小型化、高密度封装成为可能,为缩短各种设备的开发周期做出了巨大贡献。
另外,输入电压范围更宽,达2.3-5.5V,因此,可用于具有USB接口、5V输出的移动设备等。不仅如此,输出电压还可个别对应1.0-3.3V范围的产品,不仅可用于移动设备,还可用于其他各种产品中。BZ6A系列的主要特点:
. 业内最小尺寸的超小型轻薄模块 2.9mm×2.3mm(Typ.), t=1.0mm(Max.)
. 6MHz高速动作,最大效率达85%以上
. 输入电压范围更宽,达2.3-5.5V
. PWM/PFM模式自动切换
. 内置软启动电路、各种保护电路
供货与报价
BZ6A系列计划在罗姆株式会社的总部(京都)生产,并于10月份开始提供样品,12月份起以月产50万个的规模投入量产。查询进一步信息,请访问http://www.rohm.com.cn/news/110930.html。
