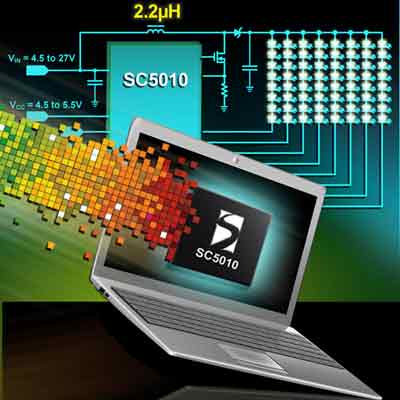

【产通社，9月2日讯】升特公司（Semtech；纳斯达克: SMTC）消息，其新型SC5010是一个8通道的白光LED驱动器采用一种创新的PWM相移调光控制法，能使用超薄型电感，因此LED驱动器可直接装在拥有薄至4mm显示屏的超级本（Ultrabook）和超级移动PC（UMPC）液晶面板内。SC5010是创新型相移式升压LED驱动器平台上的首款器件，还能使平板电脑、汽车和其它中型显示应用中超薄LCD显示屏的电池寿命得以延长。

升特公司电源管理部的营销总监Athar Zaidi称：“现在，Ultrabook PC的制造商可首次将高效的相移LED驱动器置于自己喜欢的地方，那就是靠近显示屏，迄今为止，这一点一直是超级本和其它极小尺寸PC的一个障碍。SC5010提供了一种先进的相移式LED驱动器方案，大大减少了在电感尺寸与显示屏效率之间的折衷。”

产品特点

当使用与现有相移式LED驱动器相同尺寸的电感时，SC5010可提供更高的效率，但与其它器件不同的是，SC5010在使用超小尺寸的电感时仍能保持高效率。这样，LED驱动器就能直接嵌于面板内，甚至是超薄的面板内。这是因为它采用了先进的控制回路架构，该结构允许使用小至2.2µH（高度1mm）的电感。SC5010的相移技术也最大限度地减少了对输入输出电容的要求，但可提供与传统非相移式开关稳压器相同的效率，并且该技术具有极低的噪声、较低EMI（电磁干扰）且无需使用噪声过滤元件。

SC5010是一个8通道的升压LED驱动器，最多可为112只LED供电，每通道电流可高达30mA。该器件的集成式控制回路架构可以获得高达2.2MHz的可编程开关频率，这是用极小极薄电感实现相移调光的关键。此外，本方案无需外接补偿元件和噪声过滤元件，从而降低了BOM的规模与成本。

升特公司的创新型回路架构还能防止因线路瞬变（可能出现在汽车应用中）而导致的显示屏闪烁与关断。实现方法是：SC5010的超快速瞬态响应，能够处理高达10V/µs的线路瞬变。

SC5010 LED驱动器为下一代显示屏市场带来了丰富的特性集合，包括I2C的灵活性，以及三种PWM调光控制模式。在200Hz时它有5000:1的PWM宽输入调节范围，调光频率区间从100Hz到30kHz。SC5010还提供用户可选的9bit或10 bit调光分辨率，以及一个5bit的模拟调光寄存器，寄存器与PWM共同使用，增加了调光的分辨率。

相移PWM调光方法是以相同频率和相同占空比接通和关断LED串，但是不同的LED串之间有等间隔的相位差，且相位差自动计算。这样就降低了对输入输出电容的要求，减小了辐射开关电流，从而提高了EMI性能以及调光的线性度。

SC5010提供了精确的背光色温以及全屏一致的亮度，通道间的电流匹配度为+/-1%，精度为+/-1.5%。它有完备的保护功能，包括LED开路保护和可编程的LED短路保护、可调过压保护（OVP），以及过热保护；另外还有欠压锁定（UVLO）关断功能。

SC5010最适合做各种LCD显示器应用中的LED背光，包括汽车音频/视频模块、椅背的信息娱乐系统、仪表盘，消费电子LCD显示器背光，超级本、超级移动PC、笔记本、平板电脑的LCD显示屏与背光灯。

供货与报价

SC5010现已开始大量供货，3000件批量购买的价格为1.20美元/个。订货码为SC5010ULTRT。评估板(SC5010EVB)也已供货。升特提供全方位的设计帮助，包括现场和工厂支持。可应客户的要求提供有关数据表、大批量购买的价格、交付报价以及评估工具包和样本的信息。查询进一步信息，请访问http://www.semtech.com/info。
