【产通社，7月27日讯】Techwire International消息，凌力尔特公司 (Linear Technology Corporation) LTC3226无电感器型超级电容充电器具有后备电源通路(PowerPath)控制器，适合于那些需要短时后备电源应用中的锂离子电池或其他低电压系统轨。

产品特点

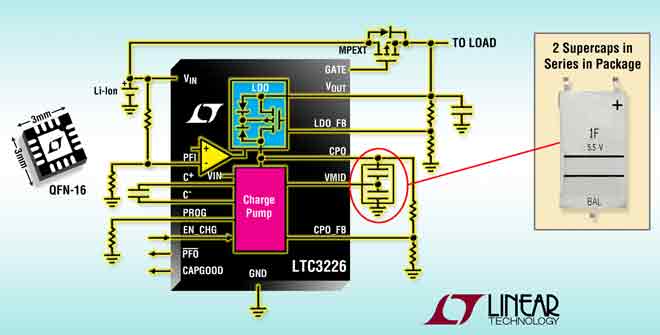

LTC3226采用一种低噪声双模式(1x/2x)充电泵架构，具恒定输入电流，可从2.5-5.5V的输入电源给两节串联的超级电容器充电，使其达到2.5-5.3V的可编程电容器充电电压。充电电流最高达150mA，是电阻器可编程的。该器件的自动电量平衡和电压箝位功能无需平衡电阻器就可保持两节超级电容器上的电压相等。这可保护每个超级电容器免遭因电池电容不匹配或泄漏所引起的过压损坏，同时最大限度地减少对电容器的电流消耗。

LTC3226具有两种操作模式：标准模式和后备模式。操作模式由一个可编程电源故障(PFI)比较器来决定。在标准模式中(PFI为高电平)，功率通过一个低损耗外部FET理想二极管从VIN输送至VOUT，而且充电泵保持接通状态以对超级电容器组进行Top-Off型充电。在备份模式(PFI为低电平)时，充电泵断开，内部LDO接通，以用存储在超级电容器中的电荷提供VOUT负载电流，同时外部理想二极管防止反向电流流进VIN。用超级电容器通过内部LDO可提供高达2A的备份电流。

当输出电压处于稳定状态时，LTC3226以非常低的55µA静态电流工作。基本充电电路需要很少的外部组件，且占用很小的空间，该IC采用纤巧的3mm x 3mm QFN封装。很高的900kHz工作频率减小了外部组件的尺寸。内部限流和过热停机电路允许该器件承受从PROG、VOUT或CPO引脚到地的连续短路。其他特点包括CAP PGOOD和VIN PFO (电源故障)输出以及用于系统内务处理的VOUT RST输出。

供货与报价

LTC3226采用紧凑的16引线、扁平(0.75mm) 3mm x 3mm QFN封装，工作温度范围为-40°C至125°C。E级和I级器件的千片批购价分别为每片2.67美元和3.07美元。查询进一步信息，请访问http://www.linear.com.cn/product/LTC3226。
