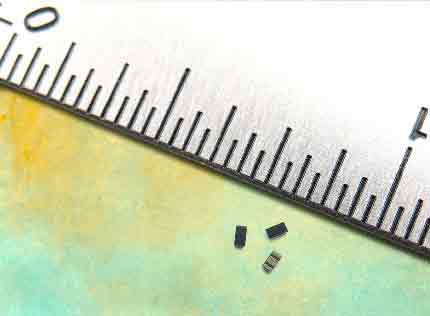

【产通社，5月16日讯】安华高科技（Avago Technologies；Nasdaq: AVGO）消息，其VMMK-3xxx系列是市场上最小射频放大器，以WaferCap芯片级封装(CSP)技术可提供1.0x0.5x0.25毫米的超小尺寸。新产品为已有的Avago VMMK-1xxx和VMMK-2xxx系列带来了许多新功能，包括正增益斜度低噪音放大器(LNA)、宽带LNA、可变增益放大器(VGA)、和四款方向检测器。

产品特点

VMMK-3xxx放大器具有微型0402封装尺寸，无结合线，这使得它几乎没有信号损失且最大限度减小寄生效应。该器件相较于使用标准SOT-343封装产品，只占用5%的空间，且仅使用10%的电路板空间。在某些情况下，该微型放大器可以有效降低电路板空间达50%以上。优化的超小封装尺寸和全匹配表面贴装设计用于500MHz到12GHz的频率，使得该高性能器件十分适用于多种无线架构和空间受限的应用。VMMK-3xxx LNA和VGA可用在UWB、WLAN、WiMAX、通用IF放大器和增益方块应用中，而新款检测器可用在基站、点对点无线电和通用功率控制环路检测器中，以及用来监控功率放大器输出。

VMMK-3xxx系列支持全匹配表面贴装，不需专门工具作业来进行组装。该放大器具有全部输入/输出端口，它们通过通孔到达设备晶片的背面，从而使得射频相变几乎没有信号损失且最大限度减小寄生效应。这是对传统塑料封装的显著提高，传统塑料封装的结合线导致严重寄生效应而限制了工作频率。该微型放大器系列提供高增益、三阶截断点(IP3)的高线性、低噪声系数(NF)和集成的50ohm输入和输出匹配网络，从而简化系统设计。

VMMK-3xxx系列产品包括：
• VMMK-3503：0.5-18GHz VGA–此款宽带、宽泛动态范围的VGA具有12dB最大增益、1.5dB NF、8dBm IIP3和23dB增益控制范围，功耗仅为300mW
• VMMK-3603：1-6GHz正增益斜度LNA–此款高增益、自偏压LNA具有17dB增益、1.5dB NF和25dBm OIP3的高线性，功耗仅为180mW。该LNA具有正增益斜度，从而使总体系统增益变平
• VMMK-3803：3-11GHz LNA–此款高增益、自偏压LNA具有20dB平坦增益、1.5dB NF和0.5dBm IIP3的高线性，功耗仅为60mW
• VMMK-3113：2-6GHz方向性检测器–此检测器具有0.25dB的插入损坏、超过45dB的动态范围、低输入输出回波损耗(< 20dB)和10dB指向性。此检测器直流偏置要求1.5V电压和0.18mA电流
• VMMK-3213：6-18GHz方向性检测器–此检测器具有0.4dB的插入损坏、超过40dB的动态范围、低输入输出回波损耗(< 20dB)和15dB指向性。此检测器直流偏置要求1.5V电压和0.18mA电流
• VMMK-3313：15-33GHz方向性检测器–此检测器具有0.5dB的插入损坏、超过37dB的动态范围、低输入输出回波损耗(< 20dB)和12dB指向性。此检测器直流偏置要求1.5V电压和0.18mA电流
• VMMK-3413：25-45GHz方向性检测器–此检测器具有0.8dB的插入损坏、超过35dB的动态范围、低输入输出回波损耗(< 20dB)和10dB指向性。此检测器直流偏置要求1.5V电压和0.18mA电流

供货与报价

Avago直接销售渠道及全球分销合作伙伴现在可提供VMMK-3xxx放大器样品及产品。查询进一步信息，请访问http://www.avagotech.com。
