【产通社，12月24日讯】Maxim Integrated Products (NASDAQ：MXIM)网站消息，其8通道、16位、同时采样ADC器件MAX11046采用独特的架构(专利申请中)产生一路噪声极低的片内负电压。这种创新架构能够在单路外部正电源供电、高阻双极性输入条件下实现真正的16位性能，优于IEC 62053标准规定的0.2级(220V时精度为0.2%)精度要求。高阻输入省去了每个通道上的外部高精度缓冲器，双极性输入则省去了电平转换器。此外，同时采样还简化了相位调节固件，从而加快了设计和市场化进程。上述优势简化了电网监控和测量设备的设计难度，提供了前所未有的性能，并可降低成本、空间及功耗。

不断发展的智能电网设计需求

鉴于日益增长的电力需求及全球范围对节能的关注，电力供应商加大了电力传输基础设施建设的投入。因此，先进的实时、端到端电力线监控、测量和控制系统成为单相和多相“智能电网”电力应用的重要组成部分。

为使一个220V(标称值)系统在整个电压范围内(故障条件下电压可高达6000V)的设备级别达到0.2级(即误差为0.2%)，则系统设计必须具有大约0.06%的容限，以满足0.2%的精度要求并留有一定的设计裕量。这就对ADC的指标提出了很高的要求，即ADC需具有大约93dB的动态范围，能够实现真正的16位精度。

MAX11046是业内仅有的一款16位(无误码)、8通道、同时采样SAR ADC，能够提供优于IEC 62053标准规定的0.2级精度要求的性能，并满足EN 50160标准规定的6kV瞬态电压要求。

独特的性能优势可节省成本和空间

通常，为双极性信号提供高阻输入的ADC往往需要外部正、负电源供电。有一些竞争的ADC产品能够在单电源供电条件下提供对地的双极性输入，但是此类器件无法实现高阻输入，因而需采用一个外部输入缓冲器。而MAX11046则能够提供高阻、双极性输入，且只需一路正电源。高阻输入还可省去传统设计中常见的高成本精密运算放大器。

MAX11046无需使用外部负电源。器件的每通道也无需使用有源输入缓冲器，从而使每通道可节省$1 (美元)的成本。这种节省成本的方案对于需要多通道同时采样(例如，对电网功率因数进行优化，以提高能效)的应用非常重要。MAX11046每通道仅占用8mm²，为业内最低，比类似的竞争产品每通道节省67%的空间。

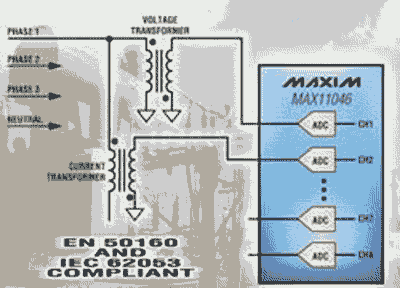

MAX11046提供8路同时采样通道(4个电压通道和4个电流通道)，采用单片MAX11046即可实时准确地测量3相加零线Y型系统的电流和电压，而竞争产品则需要使用2个器件。

这款新型Maxim ADC还提供2.7V至5.25V的数字I/O电源范围，极大地提高了灵活性，进而省去了电平转换器，减少了旁路电容数量，简化了设计，并进一步降低了成本。

MAX11046的独特架构及优势同样可见于同一系列的MAX11044/MAX11045和MAX11047–MAX11049。MAX11049为8通道器件，MAX11045/MAX11048为6通道器件，MAX11044/MAX11047为4通道器件。MAX11044/MAX11045具有±5V输入范围，MAX11047–MAX11049具有0至5V输入范围。

供货与报价

MAX11046提供56引脚TQFN无铅封装。MAX11046起价$15.90 (1000片起，美国离岸价)。可提供EV板(MAX11046EVKIT+)。查询进一步信息，请访问http://china.maxim-ic.com/16-bit-ADC。
