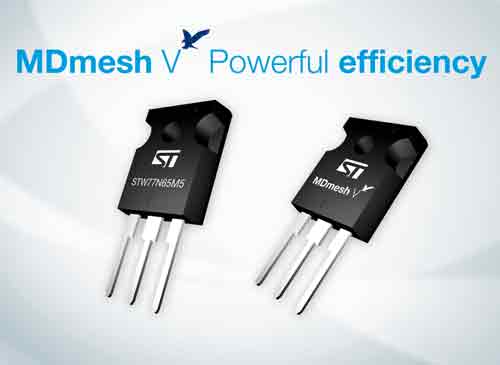

【产通社，12月14日讯】意法半导体（STMicroelectronics；纽约证券交易所代码：STM）网站消息，其功率MOSFET新产品STW77N65M5采用超高能效MDmesh V制造工艺和工业标准TO-247封装，是业内通态电阻最低的650V MOSFET产品。

意法半导体功率MOSFET产品部市场总监Maurizio Giudice表示：“MDmesh V系列产品整合了意法半导体专属的第五代超结技术，和经过应用验证的 PowerMESH水平布局设计，产品性能优于同类竞争产品。无论采用何种封装，业界最低的单位芯片面积RDS(ON)都能提供能效优势。设计人员使用很少数量的MDmesh V器件即可替代多路并联的普通MOSFET网络，提高设计性能，降低总体尺寸。”

产品特点

STW77N65M5通态电阻RDS(ON)为38mΩ。意法半导体计划在2010年推出采用Max247封装的22mΩ RDS(ON)的STY112N65M5。在今年初的MDmesh V超结MOSFET技术发布会上，意法半导体公布开发蓝图时曾介绍过这两款产品。STW77N65M5的最大输出电流额定69A，现已全面投入量产。

与常规MOSFET产品和竞争的超结器件相比，意法半导体的MDmesh V技术的单位芯片面积通态电阻最低。更低的损耗给设计带来很多好处，包括提高能效、更高的功率密度和更低的工作温度，最终可提高目标应用的可靠性，如个人电脑和服务器的电源、太阳能转换器、电焊电源和不间断电源设备，导通损耗是影响这些应用能效的要素之一。

在强调超低通态损耗的同时，这些器件还实现了低开关损耗，使各种应用能够在不同的工作条件下提高总体能效。MDmesh V功率MOSFET采用主流的工业标准的封装，包括TO-220、TO-220FP、I2PAK、D2PAK、DPAK和IPAK。

供货与报价

TO-247封装的STW77N65M5现接受生产订单。查询进一步信息，请访问http://www.st.com/mdmeshv。
