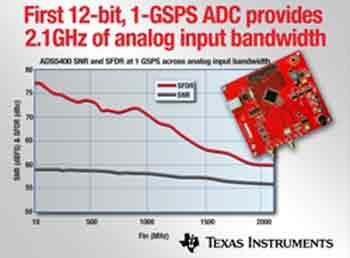

【产通社，10月30日讯】德州仪器 (TI) 网站消息，其整合12位分辨率及1GSPS采样率的模数转换器(ADC)，从而将单个ADC捕获的信号带宽有效提升两倍。ADS5400可在第一尼奎斯特频带内实现59dBFS的信噪比(SNR)以及75dBc的无杂散动态范围(SFDR)，而且在超过1000MHz的中频(IF)情况下SNR可达58dBFS、SFDR性能达70dBc。全缓冲模拟输入可隔离板上采样及内部转换以避免信号源干扰，同时还能提供高阻抗输入。ADS5400的出色性能使设计人员能够创建外形小巧、更高性能、更高密度的高带宽接收机与数字转换器。

Tekmicro总裁兼首席技术官Andrew Reddig指出：“ADS5400帮助我们开发出的最新模块化组件 — QuiXilica Atlas-V5 VXS电路板 — 不仅可处理12GB/s的数据传输速率，而且还能生成实时结果。我们的首批客户将采用Atlas来创建更高性能的解决方案，以满足此前A/D技术难以满足的关键应用需求。”

TI 负责高性能模拟业务的高级副总裁Art George指出：“客户可采用ADS5400实现突破性的高分辨率、高采样率及高带宽组合，通过提高雷达及信号智能(SIGNT)功能来显著增强国防应用，同时借助测量测试器件的12位分辨率将信号捕获带宽提升两倍。”

产品特点

单片型ADS5400是在TI专有的高速互补双极硅－锗技术(BiCom3)基础上开发而，能在指定的整个工业温度范围（-40°C到85°C）内工作。BiCom3技术的绝缘硅(SOI)工艺使该解决方案非常适用于高温与高辐射环境。

主要特性及优势
• 全缓冲12位1GSPS ADC具备2.1GHz输入带宽，适用于200MHz或更高信号带宽的宽带信号过采样和欠采样应用；
• 缓冲型模拟输入不仅可为不同的时间和频率提供常量输入阻抗，而且还能消除采样与保持回扣，从而显著简化无源与有源模拟前端的输入匹配；
• ADS5400可调节的精细增益、失调和相位可大幅简化两个或更多ADC的交错，从而创建多GSPS的数字转换器，同时也可简化I/Q接收机中两个ADC的平衡；
• 散热增强型100引脚 TQFP（面积16mm x 16mm）封装采用外露散热焊盘；
• 用户可选择的单或双总线DDR LVDS输出使设计人员能够灵活地在I/O速度和引脚数之间做出选择；
• 客户使用下列兼容型TI器件，可大幅加速产品上市进程：可支持高达500MHz输入频率的THS9000和THS9001放大器；具有高性能、低相位噪声以及低转换时钟等优异特性的CDCE72010；双16位1GSPS DAC DAC5682Z；低压降稳压器TPS727xx与TPS717xx；以及TMS320C6474和TMS320C6457 DSP。

供货与报价

ADS5400采用100引脚TQFP封装。评估模块现已开始供货，同时能够与TI TSW1200EVM数字捕获卡相兼容，从而为ADC分析提供高度灵活的评估环境。查询进一步信息，请访问http://focus.ti.com.cn/cn/docs/prod/folders/print/ads5400.html。
