【产通社，10月20日讯】美国国家半导体公司 (National Semiconductor)网站消息，其已经推出了一款可支持多载波、多标准无线基站的中频采样接收器参考设计套件。这款适用于GSM/EDGE、WCDMA、LTE及WiMAX等标准的子系统参考设计套件内含一切必要的配件及工具，其中包括参考设计电路板、软件、电路图、物料清单及Gerber文件。设计无线通信系统的工程师只要采用这套子系统设计套件，便可缩短高性能无线系统接收器的设计时间及开发周期。

产品特点

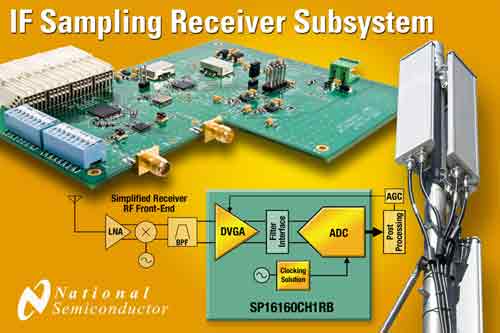

这款型号为SP16160CH1RB的参考设计电路板可让工程师输入不同参数，以便快速测试中频接收信号路径的性能。此外，这款设计只要搭配低噪声、线性表现卓越的射频前端电路及滤波能力较强的中频滤波器，便可使灵敏度极高的接收器即使在正常及阻塞的情况下，其灵敏度也高于多载波GSM标准的严格规定。接收器的灵敏度越高，基站的传输量也越高，其覆盖范围也越大。这些都可以使网络服务供应商为更多用户提供更好的服务。

采用SP16160CH1RB参考设计的中频线路接收器具有-105dBm的灵敏度，若输入的中频信号为192MHz，200kHz通道的载波/噪声比为9dB。若数字控制可变增益放大器的增益设置为最高值22dB时，接收器的大部分噪声便会来自可变增益放大器，这是影响接收器灵敏度的最大因素。若阻塞信号较强，可将可变增益放大器的增益设置为12dB，而输入模拟/数字转换器的阻塞信号的电平则保持在1.6dBm的水平，这样可确保SP16160CH1RB参考设计电路板的灵敏度高达-86dBm。在这种阻塞情况下，接收器的灵敏度取决于模拟/数字转换器的无杂散信号动态范围(SFDR)。

该款SP16160CH1RB参考设计只需采用一个5V的电源供应，电路板配备的其他元件则包括16位、160MSPS的双通道流水线式ADC16DV160模拟/数字转换器、双通道的LMH6517数字控制可变增益放大器以及LMK04031B时钟抖动滤除器。由于模拟/数字转换器的动态性能极高，数字控制可变增益放大器只产生极少的噪声，其线性表现也极为理想，加之时钟抖动滤除器的均方根抖动极低，都使这款参考设计整体上可以发挥极为卓越的性能。若输入192MHz的中频信号，ADC16DV160模拟/数字转换器的信噪比为76.3dBFS，无杂散信号动态范围则高达91.2dBFS；而LMH6517则只有6dB的噪声及45dBm的第3级输出截取点(OIP3)，而LMK04031B时钟抖动滤除器的均方根时钟抖动则接近150fsec。

美国国家半导体还提供可以捕捉数据并进行分析的WaveVision 5.1数据捕捉电路板及WaveVision 5软件，以便简化SP16160CH1RB参考设计电路板的评测过程。此外，只要采用这款设计，便可利用通用的串行外围设备接口(SPI)总线对ADC16DV160及LMH6517两款芯片进行设置。SP16160CH1RB电路板还配备有PIC装载程序电路板，以便配置LMK040310B芯片。

供货与报价

SP16160CH1RB子系统参考设计套件已开始批量供货，每套售价995美元。进一步查询相关资料或订购套件，请访问http://www.national.com/rd/RDhtml/RD-179.html网页。如欲进一步查询有关美国国家半导体通信系统基建设备的产品资料，请访问http://www.national.com/comms网页。
