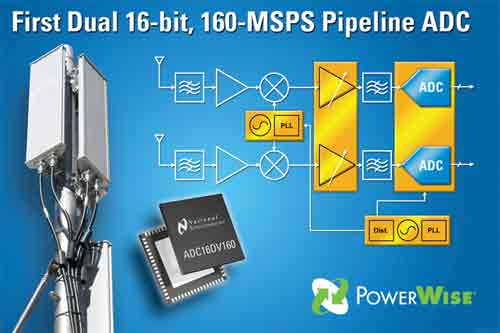

【产通社，8月3日讯】美国国家半导体公司 (National Semiconductor)网站消息，推出业界首款双通道16位、160MSPS的流水线结构模拟/数字转换器。这款型号为ADC16DV160的流水线结构模拟/数字转换器设有两条高速通道，其全球领先的动态性能和仅有10mmx10mm的小巧封装，可以使系统设计工程师缩小系统设计体积，简化电路设计并节省开发成本。ADC16DV160芯片应用于多载波及多模基站，其中包括GSM/EDGE、WCDMA、LTE、以及WiMAX等无线通信基站的基建设备。

产品特点

ADC16DV160芯片的每通道功耗仅有650mW，该功耗与市场上同类的单通道、16位、160MSPS流水线结构模拟/数字转换器相比减少一半以上，与此同时，即使在输入频率极高的情况下，仍可提供高达1.4GHz的输入带宽并发挥业界最高的动态性能。当输入频率为197MHz时，ADC16DV160芯片的无杂散信号动态范围(SFDR)可达91.2dBFS，信噪比达76.3dBFS，而高次谐波失真则可达97.3dBFS。

利用ADC16DV160芯片业界领先的动态性能，无线通信服务供应商可以提高基站的传输量并扩大其覆盖范围，从而为更多客户提供更优质的服务。此外，ADC16DV160芯片的能效极高，可以降低系统功耗，减少基站对电源管理电路的需求，从而提高整体系统的稳定性并降低系统对散热装置的过多要求。

ADC16DV160芯片采用1.8V和3.0V的双电源供应，并分别设有关机及快速恢复功能。此外，该款芯片还设有符合业界标准的双LVPS输出，用于连接FPGA芯片及特殊应用集成电路。

同时，美国国家半导体为用户提供可以与WaveVision 5软件和数据捕捉插件直接连接的评估电路板，使用户简化并加快ADC16DV160芯片的评测工作。WaveVision 5系统是一套数据采集及分析工具，帮助用户评测美国国家半导体的信号路径产品。ADC16DV160芯片可与双通道LMH6517数字可变增益放大器(DVGA)或LMH6554全差分放大器搭配使用。系统设计工程师只需添加LMX2541频率合成器或美国国家半导体LMK04000系列时钟抖动滤除器中的任何一款芯片，便可组建一套完整的信号路径解决方案。

供货与报价

ADC16DV160芯片采用68引脚的LLP封装，采购以1,000颗为单位，单颗价为140美元，目前已有样品供应，2009年第4季度末开始批量供货。查询有关ADC16DV160芯片的资料或订购样品及评估电路板的进一步信息，请访问http://www.national.com/pf/DC/ADC16DV160.html。
