【产通社，7月5日讯】美国国家半导体公司(National Semiconductor Corporation)网站消息，LM3554高端LED驱动器可支持双LED的相机闪光灯，尤其适用于采用电池供电的便携式多媒体电子产品。LM3554可驱动1至2颗大电流LED，非常适用于配备相机功能的手持式电子产品，例如移动电话、智能手机以及便携式扫描器。

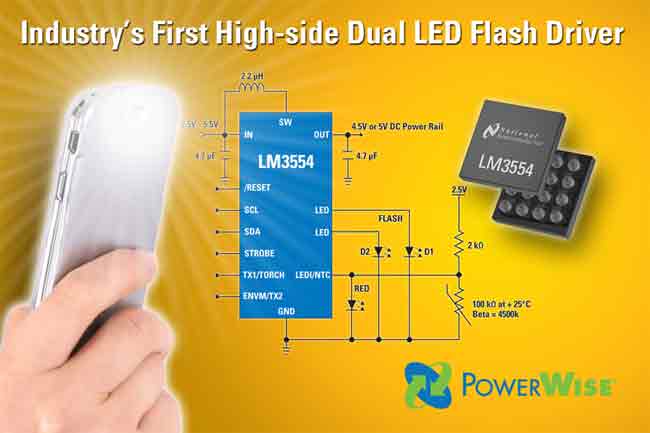

传统的闪光灯LED驱动器均采用电流回收的方式，驱动大电流LED的电流回收。也就是说，所有电流都回流至驱动器，使驱动器产生大量热能，进而影响系统的可靠性。LM3554芯片采用双LED高端电流驱动架构，可为两颗LED提供稳定的驱动电流，但LED的阴极则直接连接地线。这个连接地线的设计不但可以增强散热能力，而且还可简化布线的难度，同时保护电路的灵敏度。由于LED的灯光输出与LED电流具有非线性的变化关系，所以即使灯光输出量相同，双LED架构的功耗仍然低于采用1颗LED的架构。另外，这款芯片备有监控引脚，可检测系统的其他电路是否正在耗用大量电流，并在需要时灵活调整LED的电流，避免因电池的耗电量过大，导致系统出现故障或受损。
产品特点
LM3554是一款频率固定的升压直流/直流转换器，其特点是配备两个稳定的电流源，可以利用一枚锂电池驱动高达1.2A的负载。LM3554芯片可采用高功率的闪光灯模式，用以支持拍照功能。此外，该驱动器还同时可采用低功率的电筒模式，用以支持录影功能。系统设计工程师可以利用I2C兼容接口设定驱动器的配置，调整闪光灯的电流量及计时器的时间。另外，LM3554芯片还内置超时保护功能，避免出现故障时闪光灯的LED因过热而受损。
LM3554芯片设有可调整的开关电流限流功能，使系统可以采用低饱和电流的小型电感器。另外，这款芯片的5V供电可以驱动LED背光灯，还可为音频放大器提供供电。这款芯片设有高功率的闪光灯模式和低功率的电筒模式。采用闪光灯模式时，可以驱动两颗高电流的LED；采用低功率模式时，则可驱动一颗高电流LED，并由内置寄存器或选通电路以及TX引脚负责控制模式的切换。除此之外，系统还可通过通用输入/输出(GPIO)引脚独立控制相关硬件，这样一旦I2C接口出现通信问题时，硬件复位引脚可全面控制芯片的操作。这款芯片还有内部软启动功能，可以在启动或进行高频开关时抑制大量浪涌电流。内部软启动功能也便于系统采用小巧的外置元器件。
采用LM3554芯片的整个LED闪光灯升压转换器解决方案体积非常小巧，大小不超过23mm2。
供应与报价
LM3554芯片采用16引脚micro SMD封装。该芯片已开始批量供货，采购以1,000颗为单位，单颗价为2.32美元。查询进一步信息，请访问http://www.national.com/led。
（完）
