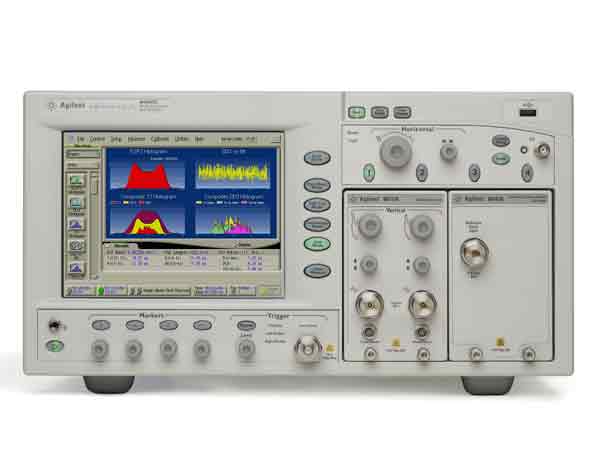

【产通社，6月20日讯】安捷伦科技公司（Agilent；NYSE：A）网站消息，其三款全新测量解决方案主要用于测试下一代存储设备和电信元器件及系统。新方案以86100C数字通信分析仪（DCA）为基础，是业界同类产品之首创，使工程师能够轻松查看并精确量化其最新元器件和系统的设计质量。

目标应用

新测量解决方案为：集成的16X光纤通道接收机；先进的抖动分析软件；复杂调制信号分析软件；集成的16X光纤通道接收机。

Agilent 86105D 20GHz带宽光口/35GHz带宽电口插入模块是针对8X或16X光纤通道和10Gb SONET/SDH/以太网速率的光收发信机进行精密波形分析而专门设计的。集成的光接收机具有超过20GHz的未滤波带宽和可切换的一致性测试参考接收机。该接收机支持从早期研发到批量生产跨越多种收发信机技术来执行完整的波形分析。当86105D与更新的83496B时钟恢复模块一起使用时，它们构成了业界首款符合新兴的16X光纤通道标准的完整的波形分析解决方案。

收发信机设计人员和制造商可以开发和测试各种通信系统中以不同的信令速率工作的收发信机。86100C/86105D系统的宽带宽和宽波长能力允许工程师测试下一代16X光纤通道设计，以及目前短距离数据通信、存储和长距离电信应用中所使用的主流收发信机。

抖动分析软件

为了确保数字通信系统能够达到零错误的性能，工程师使用数据测试码型来仿真实际流量。某些测试码型非常长，可能给测试仪器带来一些问题。Agilent 86100C选件401软件支持工程师分析随机码型和长数据码型（包括PRBS 31）的抖动。这一功能使工程师能够更容易地测试发射机和创建测试信号，以验证接收机性能。选件401软件使用外部PC从86100C DCA中提取波形。这允许工程师将抖动分离为随机抖动和不确定性抖动，并评估低概率水平上的总抖动和眼图轮廓。

调制信号分析软件

设计长距离电信系统和元器件的工程师在改进系统功能和增加跨度距离时，将使用复杂的调制格式，而非简单的NRZ或RZ编码。86100C DCA的新软件为先进的光通信技术提供信号分析功能。固化软件版本8.1允许分析仪将接收机输出转换为I-Q图，这使工程师能够更轻松地查看接收机检测复杂调制信号的能力。版本8.1还支持工程师测量根据最新的数据通信测试标准而最新开发的J2和J9参数，以创建接收机测试信号。

供货及报价

查询进一步信息，请访问http://www.agilent.com/find/86105D。
