美国国家半导体公司(National Semiconductor)3月15日宣布推出一款封装小巧、可减少信号抖动的缓冲器，为该公司的一系列先进的低电压差分信号传输(LVDS)产品添加更多选择。

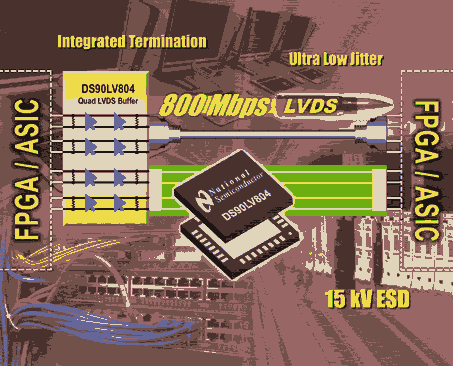

    美国国家半导体的DS90LV804是一款4通道的LVDS缓冲器，可在0-800Mbps之间的速率传输数据。由于传输速度范围广阔，因此适用于主流的多插卡设计或其他多机箱的设计。这款缓冲器芯片可提供高达15kV的静电释放保护，让FPGA、特殊应用集成电路(ASIC)及电路板上的其他元件获得最可靠的绝缘保护，因此只要采用这款缓冲器驱动LVDS信号，便可确保经由电缆及底板传送的信号完整无缺。这款芯片的应用范围非常广泛，最适用于如电信系统、数据通信系统、工业器材、医疗设备、汽车电子系统及办公室影印设备等电子产品。
    DS90LV804缓冲器可以通过普通的底板或配置简单的电缆驱动多达4条LVDS时钟及/或数据通道。这款芯片的差分输入范围较为广阔，与LVDS、LVPECL或电流模式逻辑(CML)的输入电平完全吻合。此外，输出电平也全面符合LVDS的技术要求。
    DS90LV804缓冲器的特点是可以确保信号完整，因此是驱动时钟及数据信号的理想驱动器。这款缓冲器采用4通道的配置，确保内置的输出驱动器可以配合低至只有50psec(典型值)的通道至通道歪斜。这款芯片更为信号路径的输端(发送器)及输入端(接收器)提供终端装置，以将信号抖动降低至只有30psec(典型值)。
    高速信号若经由电缆或个人电脑电路板传送，信号能否保持高度完整主要取决于数据传输率、电缆类别和长度、终端电路设计及环境噪音等不同因素。为了提高信号的完整性，美国国家半导体特别为DS90LV804缓冲器添加输入及输出或信源、终端电阻，使电路板无需另外加设这类元件，并保证数据传送时只产生最少的回送损耗。这个优点对长距离的信号驱动显得尤其重要。
    DS90LV804缓冲器芯片采用小巧的32引脚LLP封装，最适用于板面空间极为有限的系统。此外，这款芯片也另有不含铅封装可供选择。对于重视节能的系统来说，这款缓冲器芯片可以在四条通道都停止活动(例如作为冗余系统备用)时改用关机模式，以便尽量降低功耗。此外，这款芯片也设有输出允许引脚，使用户可以将LVDS输出及内部偏压发生器置于TRI-STATE低功率模式之中。
    如欲进一步查询有关这款DS90LV804芯片的资料或直接订购样品，可浏览 http://www.national.com/pf/DS/DS90LV804.html网页。如欲进一步查询有关美国国家半导体其他接口产品的资料，可浏览http://www.national.com/CHS/appinfo/interface/网页。    （完）
