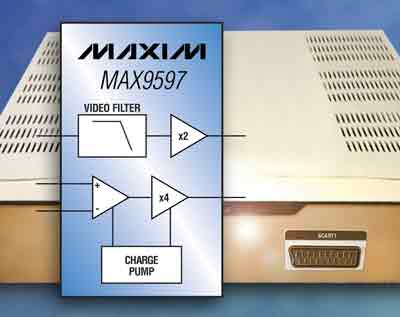

【产通社，11月21日讯】美信集成（Maxim Integrated Products；NASDAQ：MXIM）推出了完全集成的+3.3V SCART方案MAX9597，用于具有单个SCART连接器的机顶盒和A/V接收机。该器件为绿色消费类应用而设计，采用创新的节省功耗技术，极大地降低了功耗。Maxim专有的DirectDrive技术允许器件的音频和视频电路采用+3.3V电源供电，从而省去了+5V电源，并极大地减小了+12V电源的电流。MAX9597的这种低电压工作方式以及极低的53mW静态消耗，使其能够非常容易的满足机顶盒严格的功效要求。

MAX9597简化了MPEG编码器和外部SCART连接器之间的音频、视频信号切换。器件在所有视频编码器输入端均集成了标清视频滤波器，所有音频驱动器均可满摆幅(最小值为2.0VRMS)输出。音频电路包含左、右声道音频通路，并在输入端带有独立的运算放大器。MAX9597通过I²C兼容接口控制。

机顶盒要求具有节省功耗的特性

过去，由于对能效的要求较少，消费类电子制造商并不十分注重提高直接插电系统的能效。如今，随着对全球变暖的日益关注以及能源成本的不断提高，消费者则倾向于购买更加环保的产品，同时管理机构也已开始着手制订更为严格的消费类电子功耗标准。

机顶盒等器件的功耗很大，因为其工作时间非常长，而且机顶盒产品直到最近也仍然不具备休眠或自动掉电模式。一台不包括DVR的机顶盒每年大约消耗100kWh至200kWh电力，而带有DVR的机顶盒年消耗在200kWh至400kWh。仅在美国，机顶盒每年的总消耗即高达130亿kWh，成本超过11亿美元。

所以，带有先进的节省功耗特性的消费类电子具有巨大的市场需求—尤其在欧洲，环境指标是管理部门的工作重点。欧盟行为准则(EU Code of Conduct)、欧盟环保标志(EU Eco-Label)、GEEA和能源之星(Energy Star)均制定了强制要求降低机顶盒功耗的相关规定。

创新技术实现了最低功耗

以往，机顶盒制造商采用低成本的分立元件与SCART连接器接口。虽然这些设计的实施成本较低，但却不能对功效进行最大化。通常分立的单SCART方案需要+5V电源用于视频，+12V电源用于音频信号。

相比之下，MAX9597是完整的SCART方案，专为实现低功耗而设计。该款完全集成器件的音频、视频电路均采用+3.3V电源供电，只有低速开关信号部分需要+12V电源。Maxim的DirectDrive技术通过内部电荷泵对+3.3V电源反向，产生-3.3V电源，从而提供足够的电压摆幅，以支持2.0VRMS音频信号。

MAX9597在静态条件下的功耗仅为53mW，关断条件下的功耗仅为5µW，从而进一步降低了功耗。

DirectDrive音频电路有效抑制了咔嗒/噼噗声

传统的单电源音频线输出驱动器需要串接交流耦合电容。在上电期间，交流耦合电容的直流偏置从地电位偏移到正电压；在掉电期间，则产生相反的动作。直流偏置的变化通常会产生可闻的瞬态噪声，一般称之为“咔嗒声”或“噼噗声”。

MAX9597中的DirectDrive音频电路有效抑制了咔嗒/噼噗声。采用DirectDrive架构后，不论MAX9597上电还是掉电，音频线输出上的直流偏置总保持在地电位。DirectDrive电路从而省去了音频输出上的交流耦合电容，因而节省了电路板空间、降低了系统成本、并提高了频率响应特性。

MAX9597采用标准的+3.3V和+12V电源供电，提供紧凑的5mm x 5mm、28引脚TQFN封装，工作在0°C至+70°C商业级温度范围。芯片起价为$0.90 (1000片起，美国离岸价)。咨询有关样品和评估板，请访问http://www.maxim-ic.com.cn/MAX9597。
