凌特公司（Linear Technology Corporation）11月14日新推出的高性能正交调制器为850MHz至965MHz GSM、CDMA2000、ISM 和RFID调制器应用而优化。LT5568接受I（输入相位）和Q（正交相位）基带信号并直接调制到射频传输频率上。其零中频（Zero-IF）发送器架构使基站设计师能够获得高性能，同时减少器件数量、缩小尺寸并节省系统成本。该产品具有卓越的线性度，在850MHz时的OIP3（输出3阶截取点）为22.9dBm，而OIP2（输出 2阶截取点）为63dBm。LT5568的噪声层为-160.3dBm/Hz，其镜频抑制为-46dBc，并具有-43dBm的LO泄漏。这款器件满足或超过了GSM蜂窝基站以及其他高性能无线基础设施发送器的动态范围要求。

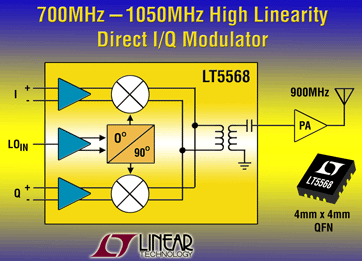

    LT5568是一款高度集成的芯片，由两个匹配的高线性度混频器、一个精确的0o和90o移相器、一个50Ω LO输入缓冲器、50Ω I 和Q输入、以及一个输出在700MHz至1050MHz频带内匹配到50Ω的片上射频变压器组成。该射频变压器汇总来自I和Q通道混频器输出的已调制信号，并将差分信号转换成单端输出信号。LO输入也是单端的，因此减轻了设计工作的负担。
    这两个片上混频器获得了很好的平衡，从而可实现卓越的LO泄漏性能。在未校准的情况下，当LO输入功率为0dBm时，在850MHz上的射频输出泄漏为极低的-43dBm。类似地，片内精准移相器的准确度很高（失配误差小于0.5°），从而实现了一个-46dBc的未校准镜频抑制性能。
    LT5568用单5V电源工作。典型工作电流为117mA。该器件可以用ENABLE引脚关断。禁止工作时，该芯片消耗最高50uA静态电流以节省功率。对于半双工或时分复用操作模式，可采用ENABLE引脚来快速接通和关断该芯片。LT5568采用16引脚4mm x 4mm 表面贴装QFN封装。以1,000片为单位批量购买，每片起价为5.35美元，该器件已有现货供应。如需了解更多信息，请登录 www.linear.com.cn。
