【产通社，10月9日讯】元器件是电子电路的基石，外形精致，内在更美。为了满足特定的技术需求，电子元器件的内部设计美妙，精工细作过程堪称技术与艺术的融合。

内外结合达成的高性能是元器件进步的保障。除非元器件工程师，应用人员却不会花太多时间思考内部构造，但了解这方面的知识对研发和应用创新大有帮助。

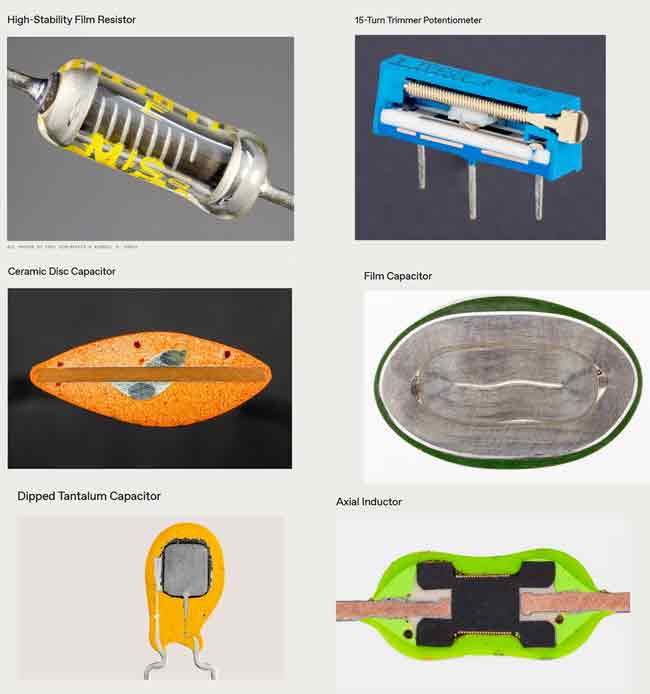

高稳定性薄膜电阻器

这款高稳定性的薄膜电阻器直径约4毫米，制造方法与其廉价的碳膜品种大致相同，但精确度极高。陶瓷棒涂有一层电阻薄膜(薄金属、金属氧化物或碳)，然后在薄膜上加工出平整均匀的螺旋槽。

这种元件没有涂覆环氧树脂，而是密封在一个有光泽的小玻璃封套里，适合精密基准仪器仪表等对长期稳定性至关重要的应用。与环氧树脂等标准涂层相比，玻璃外壳能更好地隔离湿气和其他环境变化。

15圈微调电位器

将15圈微调电位器从一端移动到另一端需要旋转15圈，其电阻元件是一条金属陶瓷——丝印在白色陶瓷基板上的陶瓷金属复合材料。丝印的金属将金属带的每一端连接到引线上。

转动调节螺钉可沿轨道移动塑料滑块，游标是一个弹簧加载的金属触点，连接到滑块上。这种结构设计精密而高稳定性。


陶瓷圆盘电容器

电容器是以静电形式储存能量的基本电子元件，用途包括能量储存，平滑电子信号，以及作为计算机的存储单元。最简单的电容器由两块平行的金属板组成，金属板之间有一个间隙，但是电容器可以有多种形式。

陶瓷圆盘电容器是一种低成本电容器，常见于电器和玩具中。它的绝缘体是一个陶瓷圆盘，两个平行板是蒸发或溅射到圆盘外表面的极薄金属涂层。引线用焊料连接，整个组件浸入多孔涂层材料中，这种材料干燥坚硬，可以保护电容器免受损坏。


薄膜电容器

薄膜电容经常出现在高品质音频设备中，如耳机放大器、功放机、图形均衡器和无线电调谐器。主要特点是绝缘材料是塑料薄膜，如聚酯或聚丙烯。

薄膜电容器的金属电极是真空沉积在塑料薄膜条的表面上的。引线连接后，将薄膜卷起来，浸入环氧树脂中，将组件粘合在一起。然后将完成的组件浸在坚韧的外壳中，并标上容量值。

其他类型的薄膜电容器是由金属化塑料薄膜的扁平层堆叠而成，而不是由薄膜层卷起而成。


钽电容器

这个电容器的核心是一个多孔的金属钽片，小球由钽粉烧结而成，或在高温下压缩成致密的海绵状固体。

就像厨房海绵一样，最终的颗粒具有很高的单位体积表面积。然后对颗粒进行阳极氧化，形成一个具有同样大表面积的绝缘氧化层。这种工艺将大量电容封装到一个紧凑元件中，使用海绵状几何结构，而不是大多数其他电容器使用的堆叠或卷绕层。

该元件的正极或阳极直接连接到金属钽。负极端子或阴极由涂在颗粒上的导电二氧化锰薄层形成。


轴向感应器

电感器是以磁场形式储存能量的基本电子元件。在某些电源中，它们通过交替存储和释放能量来转换电压。这种节能设计有助于最大限度地延长手机和其他便携式电子设备的电池寿命。

电感器通常由缠绕在磁芯上的绝缘线圈组成，例如铁或铁氧体，这是一种填充有氧化铁的陶瓷。流过磁芯的电流会产生一个磁场，当电流流过电感时，起到平滑电流变化的作用。

这种轴向电感器有多匝漆包线，缠绕在铁氧体线圈上，两端焊接在铜导线上。电感器有几层保护：绕组上的透明漆，焊点周围的浅绿色涂层，以及保护整个元件和电感值指示条纹的绿色外层涂层。


电源变压器

变压器用在电源电路中，一般有多组绕组，从单个交流输入(如墙上插座)产生多个交流电压输出。

靠近中心的细线是“高阻抗”绕组，承载较高的电压，但电流较低。通常需要几层胶带、铜箔静电屏蔽和更多胶带保护。

外部“低阻抗”绕组由更粗的绝缘线和更少的匝数制成，用来处理较低的电压但较高的电流。

所有绕组都缠绕在黑色塑料线轴上。两片铁氧体陶瓷粘合在一起，形成变压器的心脏——磁芯。

与集成电路、晶体管、发光二极管（LED）和其它半导体器件相比，电阻、电容和电感等无源元件的简单物理特性也有独特之处，封装形式也从引线型演进到贴片式（SMT），一直通过内在工艺与外在表现的组合来达成更高的性能，实现更广泛的应用。（镨媒体）
