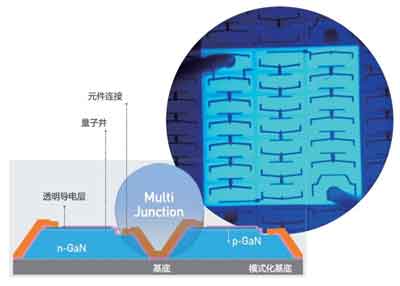

MJT是多P/N结技术，它的驱动电压要比常规的LED的驱动电压高。市场上的高压LED实际上是许多LED芯片串并联而成，电路设计复杂，MJT则采用多junction技术集成在同一芯片中，从而得到不同的电压值。MJT LED创新解决方案的优点体现在：
（1）简化电路提高效率，显著降低系统成本。
（2）LED P/N结之间不需要金线电气连接，避免产生诸如爆米花效应等各种质量问题。
（3）对于有尺寸限制的应用非常有效，例如最小化电路达30%的A19球泡应用。
（4）仅有1个芯片的多种电压适用性。
（5）LED junction数量可以根据电压和效率需要进行优化。
（6）易于设计从交流到直流操作的应用。
（7）对效率在88%的8w灯泡应用成本比较：
   - 8W应用的100mA直流LED：28个芯片 + 电源；
   - 8W应用的20mA MJT LED：21个芯片 + 电源（30%组件减少）。
（8）LED数量更少，电路简化，尺寸更小，费用更低。

MJT5630 照明解决方案介绍

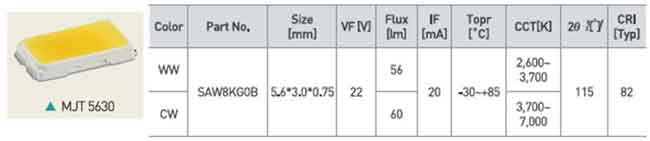

MJT5630是运用多结技术开发而成的高压贴片LED，封装尺寸为5.6×3.0×0.75mm。获得能源之星认证，具有高光效、高可靠性的一款产品。主要应用于球泡灯，蜡烛灯等，优势在于：
（1）可以采用一般开关电源驱动方案，降低系统成本及外围元器件参数。
（2）采用线性方案可以做成模块形式，省出驱动空间。

 460lm球泡灯应用建议

（1）设计方案要求
   . 电压：200-240V
   . 功率：6.5Max
   . 亮度：460lm
   . 光照角度：270°Min
   . CRI：80Min
   . CCT：3000K

（2）设计方案概述
   . LED：12PCS SAW8KG0B
   . 二次光学：采用反光杯方式
   . 驱动方式：建议采用线性恒流或BUCK型驱动
   . 灯泡外壳：建议采用高透光型PC吸塑泡
   . 灯体散热：建议采用导热塑料

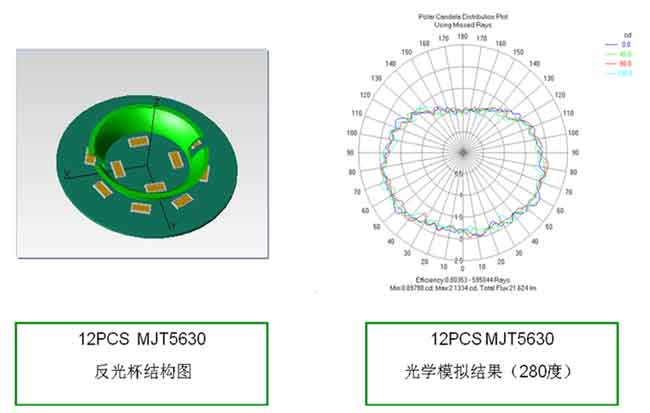

（3）光学结构：发光杯 + 吸塑灯泡。

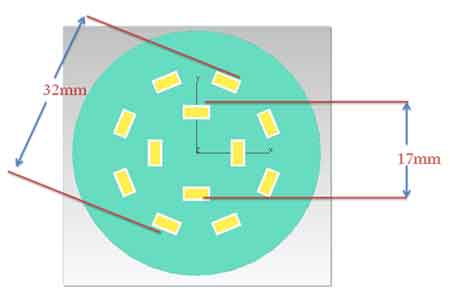

（4）PCB布局：外圈8pcs，间距32mm；内圈4pcs，间距17mm

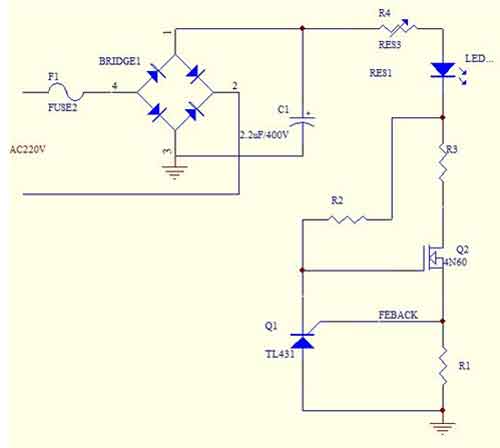

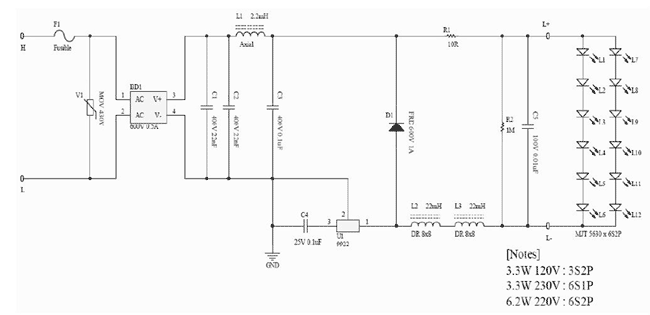

（5）建议驱动方式：MJT LED驱动方式1（LDO型），MJT LED驱动方式2（buck型）。


（6）注意事项
   . 反光杯必须采用高反射材料，要求反射率必须大于95%
   . 当驱动方式采用线性恒流（LDO）的方式时，必须有效解决驱动电路线性驱动IC或MOS管的散热问题
   . MJT LED的驱动方式都是属于非隔离方式，如果采用金属外壳，必须有效解决绝缘的问题

下期我们将和大家分享MJT5630在candle上的solution，请大家持续关注！查询进一步信息，请访问官方网站http://www.seoulsemicon.com。
