德州仪器汽车eCall系统参考设计
日期:2013/4/10 10:54:56   作者:TI公司

配备eCall系统的车辆将可在发生事故时向紧急服务中心拨打电话。客户通过利用包含TI推出的AEC-Q100合格集成电路(IC)在内的完整参考解决方案,能够加快eCall系统的设计。

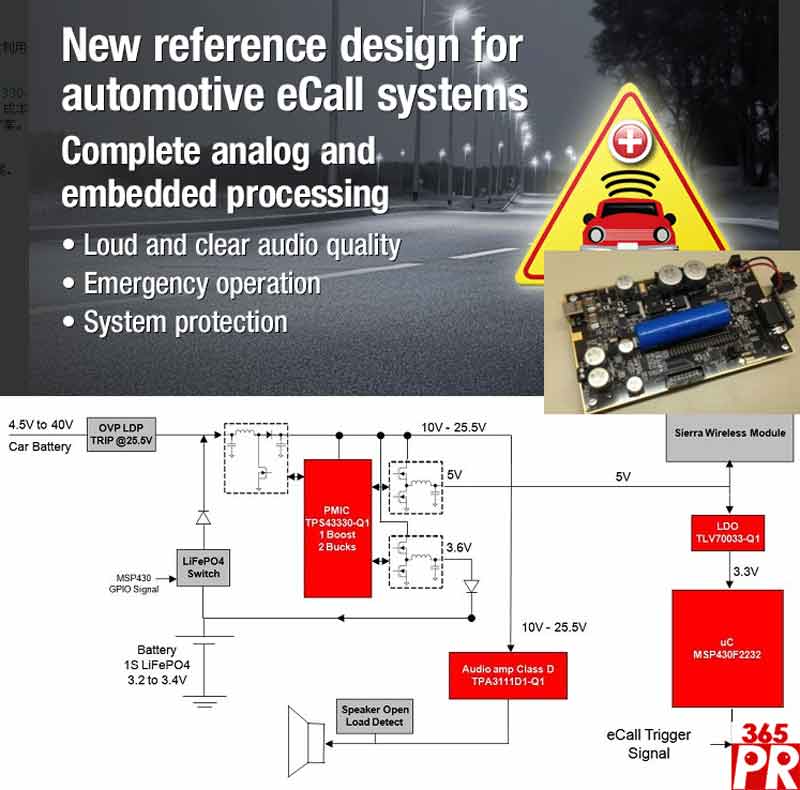

此参考设计将TPA3111D1-Q1(TI的高效D类单声道音频放大器)、TPS43330-Q1(低IQ、单路升压、双路同步降压控制器)与其他模拟和嵌入式处理组件相结合,创建了功能强大、成本低廉且针对其他汽车应用(例如远程信息处理、被盗车辆跟踪和HEV/EV噪音生成)进行扩展的解决方案。它还采用了具有低静态电流的TLV70033-Q1电压稳压器和MSP430F2232 16位超低功耗微控制器。

该参考设计的主要特性包括:

(1)洪亮清晰的音频质量:TPA3111D1-Q1在负载电阻为8Ω时可实现10W输出功率,效率达90%以上,而且增强了EMI抑制技术以提升抗噪音功能。这就确保了洪亮清晰的音频质量,此功能在eCall系统中必不可少,因为外部噪声有时会覆盖紧急呼叫声音。

(2)紧急运行:TPS43330-Q1预升压电路支持自动启动/停止且增加了备用电池电压,从而允许在输入电压降低到2V时可以继续运行。结合TPA3111D1-Q1的宽电源电压(8V-26V)范围,此参考设计中的组件在汽车电池连接因发生事故而断开时可由单节LiFePO4电池供电。

(3)系统保护:此系统中包含的组件提供了针对高达40V的输入瞬态电压的过压和负载突降保护。D类放大器还提供了功率循环功能和初次加电启动时的扬声器负载开路检测。

查询进一步信息,请访问官方网站http://www.ti.com.cn/tool/cn/auto-ecall-ref
