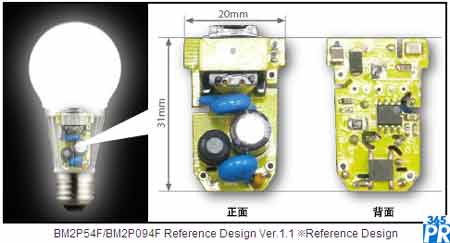

BM2P54F/BM2P094F球泡灯与LED台灯参考设计
日期:2013/3/28 10:24:41   作者:ROHM

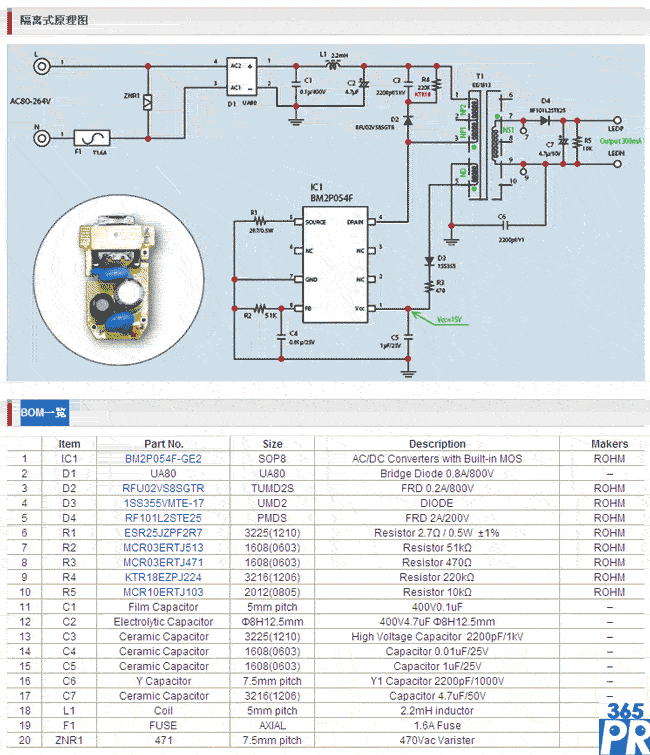

罗姆公司(ROHM)BM2P54F/BM2P094F参考设计Ver.1.1采用BM2P系列LED驱动(PWM控制方式AC/DC Converter,内置MOS),外围电路结构简单,适用于小型的球泡灯与LED台灯等。另外,由于可以实现简易的PWM调光和线性调光,可适用于具有调光功能的LED照明产品,例如LED球泡灯/射灯(GU10/MR16/JDR50)、LED台灯等。

该设计由于采用恒功率输出,可以吸收LED的VF偏差,实现稳定的输出。便于散热设计。无需反馈电路,采用最小的外围电路,实现低成本设计。主要特点包括:
 . 输入电压:90Vac~280Vac(由电解电容的最高电压决定)
 . 标准输出:15Vdc/270mA (无反馈。电压由LED电压决定。电流根据恒功率输出特性决定)
 . 输出方式:无反馈隔离方式
 . 噪音対策:内部集成抖频电路,使外围的EMI滤波电路更加简洁。
 . 线性调光:调光范围0~100%,无闪烁调光(调光特性与输入电压相关)
 . PWM调光:调光范围20~100%,(0-20%由于内部抖频电路存在会出现闪烁,与输入电压无关)
 . 保护功能,开路保护功能 (过压保护)、短路保护功能(过流保护)、热保护(110℃)



查询进一步信息,请访问官方网站http://www.rohm.com.cn/web/china/news-detail?news-title=ref_bm2p&defaultGroupId=false
