ADE7816是一款高精度、多通道计量器件，可测量一条电压通道和多达六条电流通道，监控6个电路的能耗及电能质量。它能够测量线路电压和电流，并计算有功、无功功率以及瞬时电压和电流有效值。ADE7816电能计量AFE推荐用于新设计，包括数据中心配电单元、电能监控和管理系统、多通道电表等。

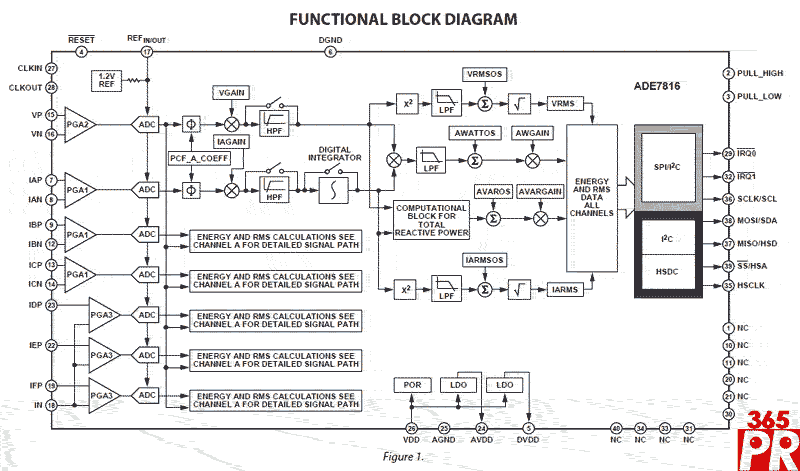

该器件内置七个Σ-Δ型ADC和一个高精度电能计量内核。六条电流输入通道允许同时测量多个负载。电压通道和六条电流通道均集成了完整的信号路径，允许执行各种测量。每条输入通道均支持灵活的增益级，且适合与电流变压器（CT）配合使用。六个片内数字积分器为使用罗氏线圈传感器提供了便利。


ADE7816可通过SPI或I2C接口访问片内计量寄存器。专用高速数据采集（HSDC）端口可以与I2C配合使用，以访问实时ADC输出信息。通过两个外部中断引脚IRQ0和IRQ1可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。

ADE7816电能计量AFE主要特性包括：
. 可与各种用户可选的微控制器配置接口，支持灵活的系统设计
. 多个ADE7816 AFE可以配合单个应用微控制器使用，支持可扩展的系统设计
. 灵活的系统设计支持分流电阻、罗氏线圈和电流互感器。
. 提供灵活的I2C、SPI（串行端口接口）或HSDC（高速数据捕捉）接口,可实时访问原始波形样本
. 能够取代多达6个单相电能计量IC（集成电路），节省电路板空间和成本
. 采用ADI公司经过实际应用证明的收入级计量技术，包括有功和无功电能、瞬时均方根电压和电流
. 集成电能质量信息，包括过压、过流、峰值和骤降检测等，节约开发时间。
. 在3000:1的动态范围内，有功和无功电能误差小于0.2%，处于业界领先水平，并且满足0.5类收入级电表的精度要求。


ADE7816电能计量IC采用3.3 V电源供电，提供40引脚LFCSP封装，无铅且符合RoHS标准。下载数据手册，请访问http://www.analog.com/static/imported-files/data_sheets/ADE7816.pdf。
