在制作印刷电路板时比较苦恼的是走线方式和器件的布局。如果在制作印刷电路板的时候不考虑这两个因素，就有可能对效率、最大输出电流、输出纹波电压等特性产生比较恶劣的影响。而对这些特性产生恶劣影响的原因就是地线（GND,VSS)、电源（+B,Vcc,Vdd）线的走线。换而言之，地线和电源线布线的好坏，对电路是否产生问题有较大影响。为了消除大部分的性能问题，关于印刷电路板的布线和器件的布局的大的原则和注意点，下面将进行说明。

四大原则

 1. 使用平面布线方式设置地线。
 2. 电源线也使用平面布线方式。
 3. 按照电路图中信号电流流过的方向依次布置元器件。
 4. 试验中获得的数据应实事求是。
 （印刷版尺寸大小和其他因素的限制也应考虑进去）。

注意：除了上面所说的基本原则外，在布线和器件摆放上也要注意以下问题。
 1. 铜线间会产生寄生电容
 2. 铜线的长度会产生电阻
 然而，也可以利用这些因素消除噪音，或者多余的辐射。使用平面布线方式就是利用了以上因素。

基于基本原则的布线

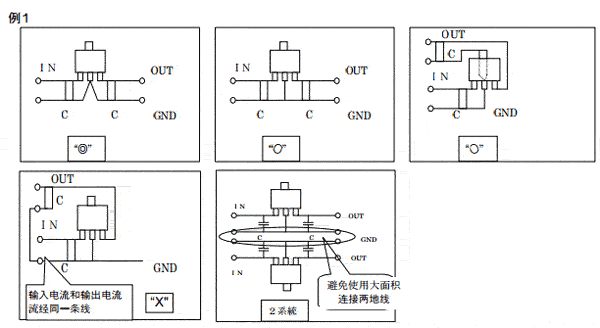

 1. 按照电路图中所示信号电流流过的方向依次布置元器件，输入电流线应与输出电流线分开。
 2. 元器件的摆放应使连接它们的铜线长度尽可能短。（防止噪音）
 3. 考虑信号电压变化较大和大电流流过时的影响。（防止噪音）
 4. 如果有线圈或变压器，注意他们的连接。
 5. 应一个方向布置元器件，易于回流焊接。
 6. 器件之间（或者器件引脚焊盘间）应有0.5mm的距离。（防止锡桥）

查询进一步信息，请访问官方网站http://www.torex.com.cn/tips/。
